MOD2004-A9(2048点大容量网关)

         产品型号:MOD2004-A9

         功能描述

  X2Modbus是一款功能很强大的协议转换网关, 这里的X代表各家不同的通信协议, 2To的谐音表示转换, Modbus就是最终支持的标准协议是Modbus协议。用户可以根据现场设备的通信协议进行配置,转成标准的Modbus协议。在PC端仿真运行无误后,上传到硬件协议转换网关,同时网关支持HUB功能。

 注意:本网关采集端与转发端的Modbus寄存器基地址都是从1Base1)开始。

 应用领域

       硬件网关MOD2004-A9(2网4串,实际只用1个网口)支持多种协议转换,用于解决Citect、IFIX、RSVIEW、WINCC、组态王、易控等组态软件直接集成非标设备的问题。譬如楼控自动化里的DDC、 PLC、中央空调、精密空调、电梯、消防、灯光控制系统、电表、水表等。
      运行环境
      软件支持Windows XP/2000/2003/Win 7/Win8/Win10/Win Server 2003/Win Server2008/WinVista等多种操作系统。
      软件自带WEB支持IE9及以上版本, Opera、苹果的Safari、 Google Chrome、火狐浏览器等。
      支持寄存器类型及个数
      支持Modbus RTU /TCP服务器,该服务器支持的寄存器类型及个数如下表。
      注意:网关寄存器个数是动态支持的,每种寄存器最多可建2048个点(含虚拟点)。



 Modbus寄存器类型

       Modbus寄存器个数

 0X(Coil Status)可读可写

 2048(1~2048)

 1X(Input Status)只读

2048(1~2048)

 4X(Holding Register)可读可写

2048(1~2048)

 3X(Input Register)只读

2048(1~2048)



软件特点
 -绿色免安装,支持多国语言;
-支持200多种协议同时转为ModbusRTU和ModbusTCP服务器;
 -支持PC、手机端、iPad等访问,监控;
  -支持线性转换,取位,高低字节转换;
 -支持内部变量功能,支持查看设备离在线状态;
 -支持0X、1X、3X、4X四种寄存器类型;
 -配置软件X2Modbus配置工程方便, 2048个点30分钟内即可完成;
 -添加新的私有协议支持Modbus,2周内即可完成;



硬件参数:


处理器:主频1.4GHZ 电源:AC/DC 12~24V
内存:512M Flash:8GB
系统:LINUX系统 功耗:8W
重量:250g 材质:铝合金外壳
安装方式:导轨式 尺寸(L×W×H):142mm×91mm×35mm
接口:2个网口,4个RS485接口 温度:-20~70℃(工作) -40~80℃(储运)
网络:2个高性能100M/10M以太网接口,支持AUTO MDI/MDIX

湿度:20%~90%无凝露(工作) 15%~95%无凝露(储运)



产品尺寸图



MOD2004-A9尺寸图

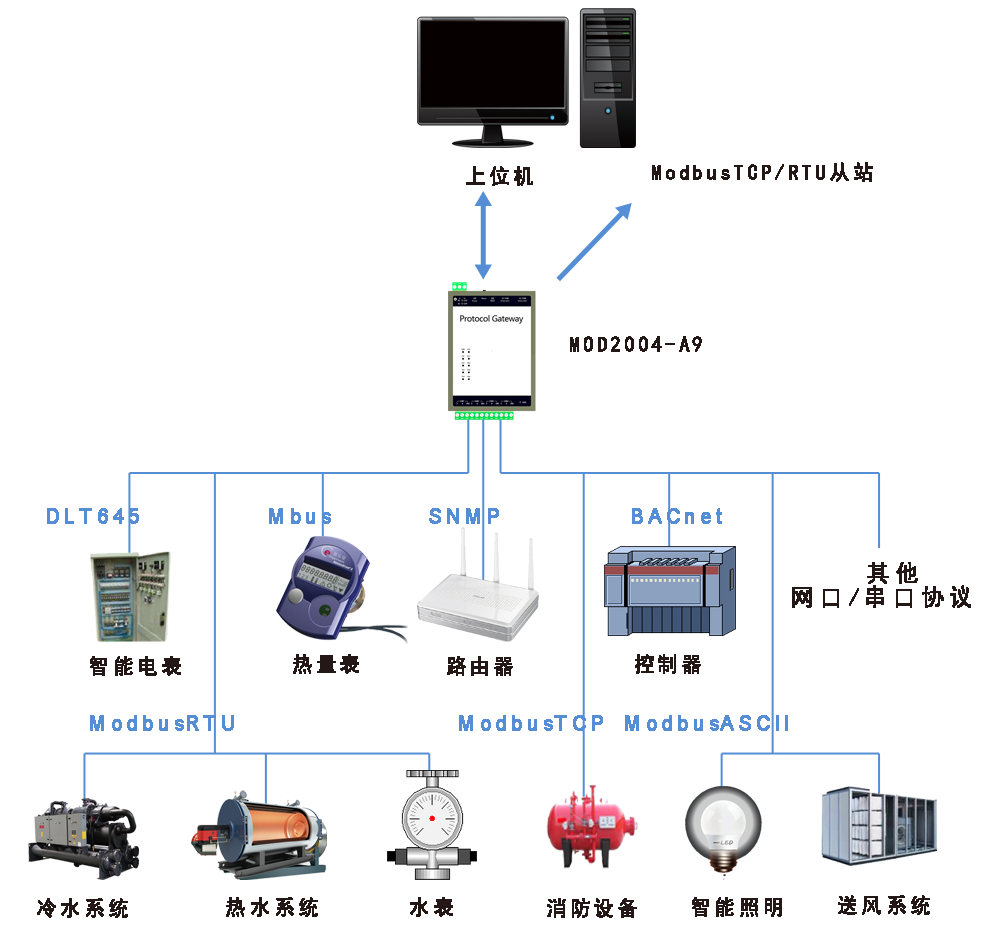

MOD2004-A9现场应用原理图






 相关资料

 版本

大小

 下载

使用说明书

3.0

1.3M

下载

安装说明书

3.0

1.3M

下载

通讯连接说明书

3.0

 29.3M

下载

X2Modbus配置软件

2.0

42.2M

下载



采集端协议列表.pdf



如有非标协议需要开发,请联系上海迅饶 021-58776098 support@opcmaster.com
请提供协议文档,如果可以快递设备到公司最好,开发周期一般为2周。
