功能描述
硬件网关HMI1002-ARM-SMS有一个网口，2个RS485串口，动态支持512点，支持采集500多中协议同时转为BACnet IP服务器、Modbus服务器，开发HTTP WEB服务被第三方的系统集成，同时支持短信和电话方式发送报警。
网关使用X2View软件做配置。用户可根据现场设备的电表进行设备，转为标准BACnet服务器、Modbus服务器，上传到硬件网关中，BACnet/Modbus客户端就可以通过网关访问现场设备的数据。
工作原理
HMI1002-ARM-SMS网关采集到的点位信息，在X2View中通过“驱动配置”、“组态画面”编辑成组态，然后将组态发布在网页端，最终可通过电脑或移动客户端访问组态，实现监控功能。
配置软件运行环境
支持Win 7/Win8/Win10/Win Server 2003/Win Server2008等多种操作系统。
软件自带WEB支持IE9及以上版本，Opera、苹果的Safari、Google Chrome、火狐浏览器等。
支持寄存器类型及个数
网关支持BACnet IP/MSTP服务器，该服务器支持的寄存器类型及个数如下表。
注意：网关寄存器个数是动态支持的（支持总点数：512点），每种寄存器最多可建512个点。
|
BACnet寄存器类型 |
BACnet寄存器个数 |
|
AI （只读不写） |
512（0~511） |
|
AO（可读可写） |
512（0~511） |
|
AV （可读可写） |
512（0~511） |
|
BI （只读不写） |
512（0~511） |
|
BO（可读可写） |
512（0~511） |
|
BV（可读可写） |
512（0~511） |
|
MSI （只读不写） |
512（0~511） |
|
MSO（可读可写） |
512（0~511） |
|
MSV（可读可写） |
512（0~511） |
支持寄存器类型及个数
网关支持Modbus RTU /TCP服务器，该服务器的支持的寄存器类型及个数如下表。
注意：网关寄存器个数是动态支持的（支持总点数：512点），每种寄存器最多可建512个点。
4X和3X寄存器地址 = BACnet的寄存器地址*2 + 1；
0X和1X寄存器地址 = BACnet的寄存器地址+ 1；
|
Modbus寄存器类型 |
Modbus寄存器个数 |
|
0X(Coil Status)可读可写 |
512（1~512） |
|
1X(Input Status)只读 |
512（1~512） |
|
4X(Holding Register)可读可写 |
512（1~1024） |
|
3X(Input Register)只读 |
512（1~1024） |
|
软件特点： |
| -绿色免安装，支持多国语言; |
| -可插SIM卡，支持4G全网通; |
| -支持采集500多种协议同时转为BACnet IP服务器、Modbus服务器; |
| -支持短信和电话方式发送报警; |
| -开发HTTP WEB服务被第三方的系统集成； |
| -支持局域网，通过手机、iPad、PC轻松实现查看和控制； |
| -配置软件X2View配置工程方便，512个点10分钟内即可完成; |
|
|
|
|
|
|
|
硬件参数： |
|
| 处理器：1核750MHZ |
电源：AC/DC 12~24V |
| 内存：64M、 Flash：32M |
系统：LINUX系统 |
| 功耗：6W |
材质：镀锌板 |
| 重量：210g（不含天线） |
1个SIM卡插口、 支持4G全网通 |
|
安装方式：导轨式、壁挂 |
尺寸(L×W×H)： 119×55×33mm |
| 接口：1个网口，2个RS485(电磁隔离) |
温度：-20～70℃(工作) -40～85℃(储运) |
| 网络：1个高性能100M/10M以太网接口,支持AUTO MDI/MDIX |
湿度：20％～90％无凝露(工作) 15％～95％无凝露(储运) |
|
产品尺寸图 |
 |
|
|

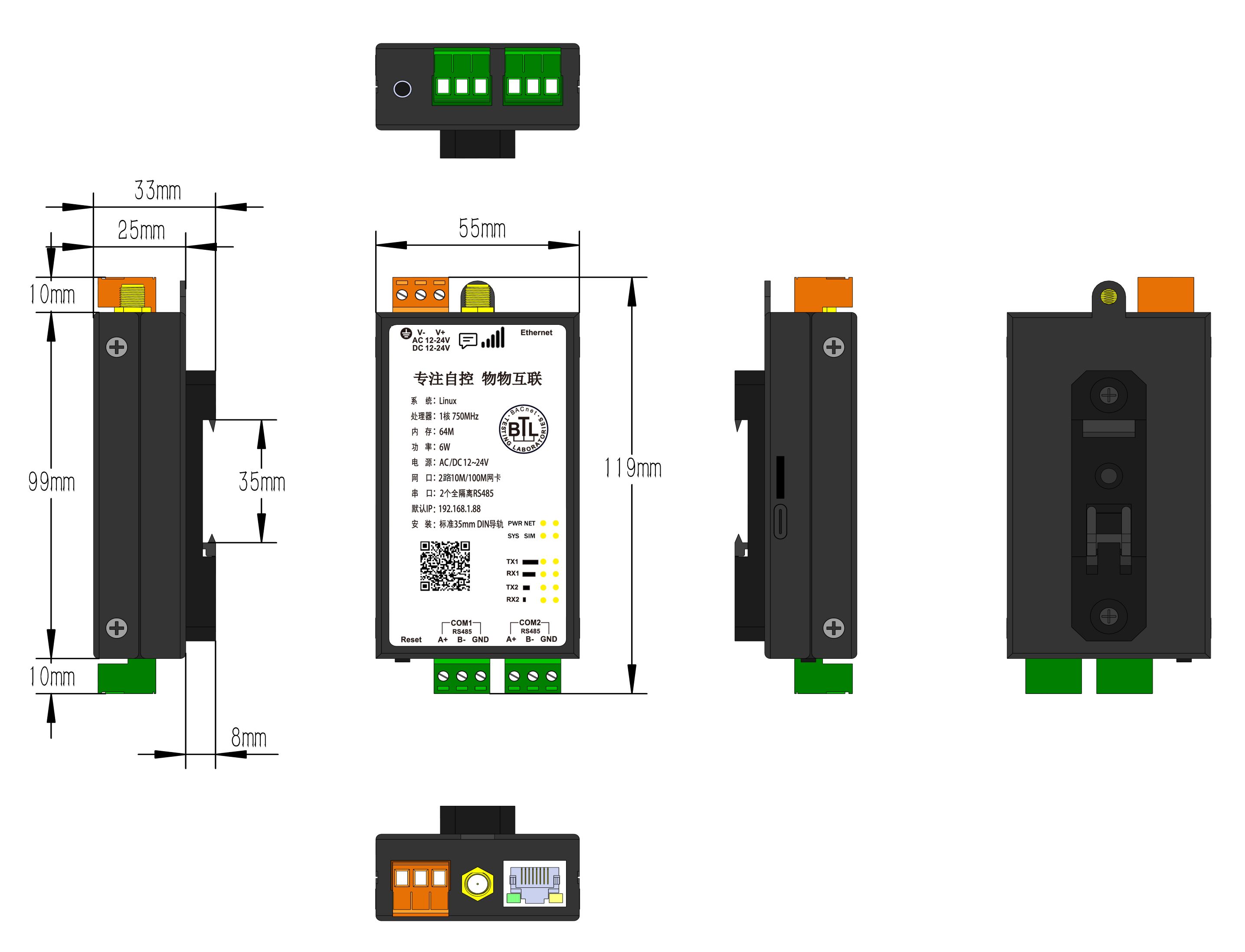

HMI1002-ARM-SMS尺寸图
|
|

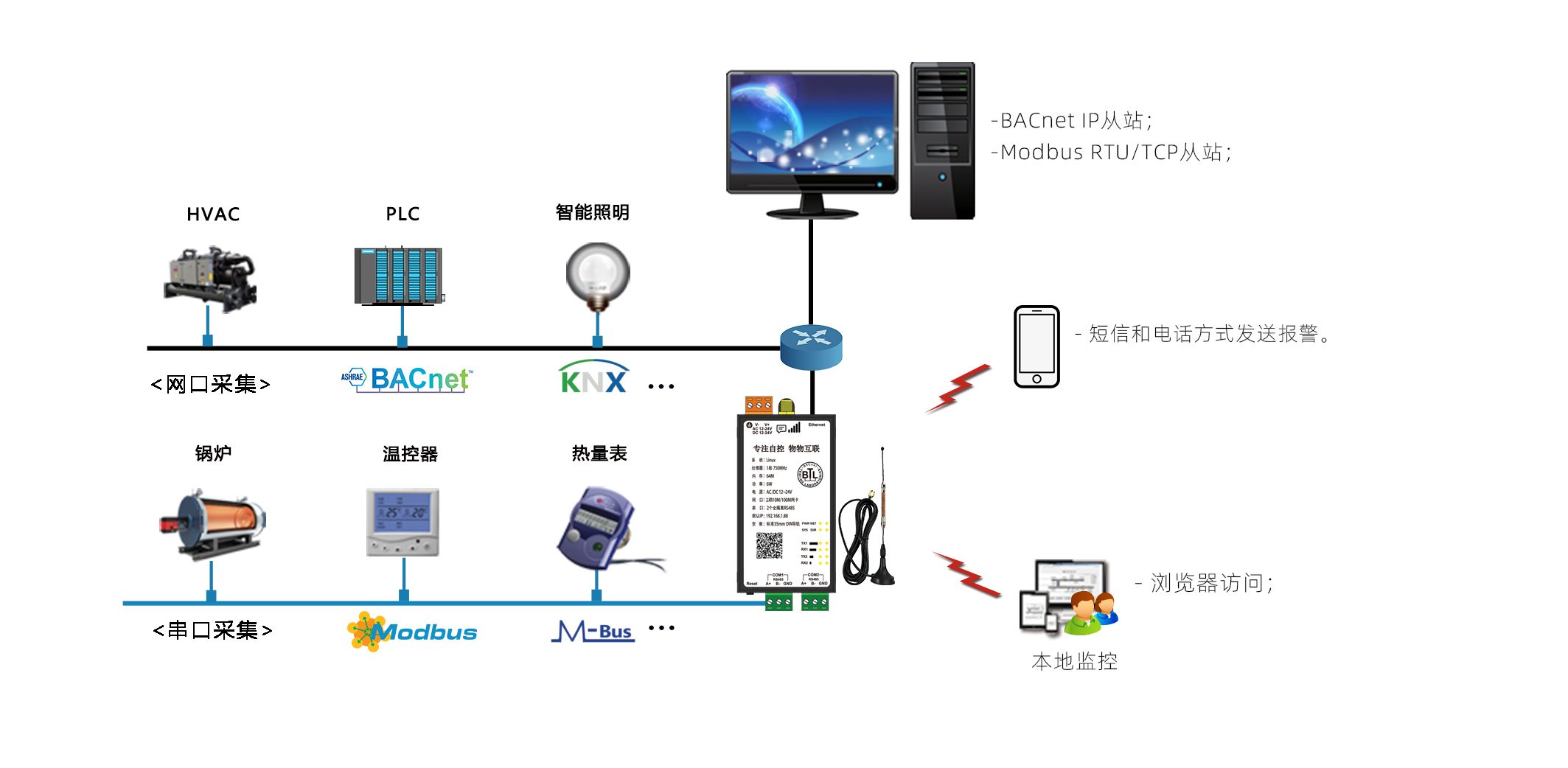

HMI1002-ARM-SMS现场应用原理图 |
|
相关资料 |
下载 |
|
使用说明书 |
下载 |
|
采集端协议列表 |
下载 |
|
通讯连接说明书 |
下载 |
|
WEB组态软件 |
下载 |
如有非标协议需要开发，请联系上海迅饶 021-58776098 support@opcmaster.com
请提供协议文档，如果可以快递设备到公司最好，开发周期一般为2周。
|
