1. 项目概述
迅饶组态网关采集和控制现场的小米智能家居产品应用案例。
2. 需求分析
2.1问题描述
现场有小米的智能家居产品需要集成到上位机软件中而且需要通过MQTT协议将数据上传到云端。
2.1网关介绍
硬件网关HMI2004-A9配合组态编辑软件X2View可实现现场数据采集，并直接转为组态画面进行数据实时监控。用户无需购买组态软件，只需用电脑、手机、IPAD或自带浏览器功能的设备即可登录组态画面进行监控，实现远程监控设备启停、运行等操作，给用户带来良好的操作体验。同时具有微信报警、MQTT服务、工程上传云端等功能；还可以转发为BACnet服务器、Modbus服务器、OPC UA服务器、MQTT服务器，开放HTTP WEB服务被第三方的系统集成。
3. 方案设计
3.1方案介绍(通讯配置说明)
①通过米家APP将所有的小米智能家居产品集成到绿米网关。
②开启绿米网关的局域网通讯。
③通过LumiScan扫描局域网下绿米网关下的小米家居设备。
④硬件网关配置工程采集现场的小米家居设备的实时数据。
3.2应用原理图
工作原理：
HMI2004-A9组态网关通过读取绿米网关集成的米家设备数据转发成上位机需要的BACnet或者是Modbus协议，也可以转成MQTT协议给第三方平台使用。
3.3 方案详细说明

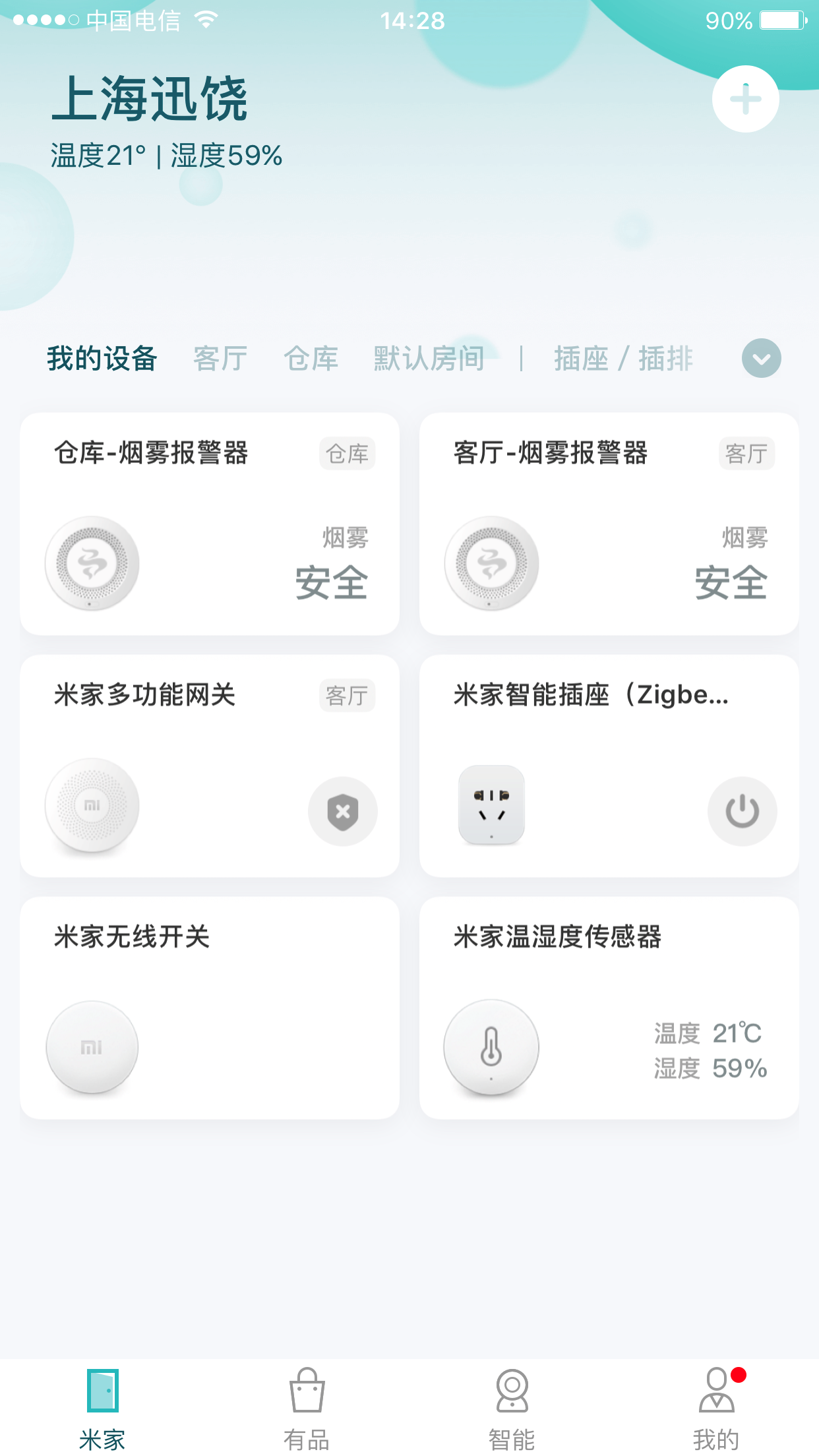

1．米家APP添加小米家居产品；
米家APP添加小米设备

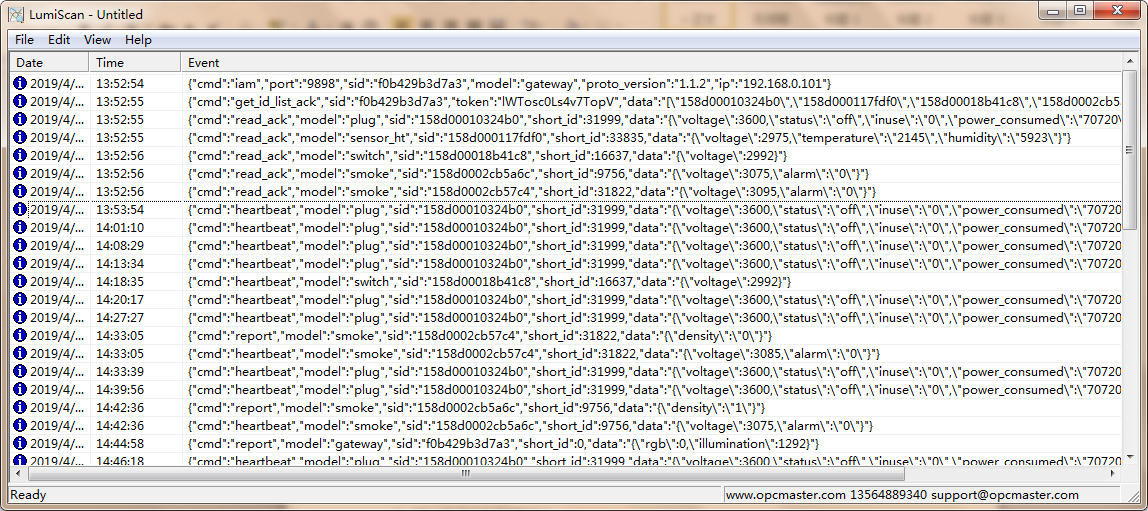

2. LumiScan扫描局域网设备：

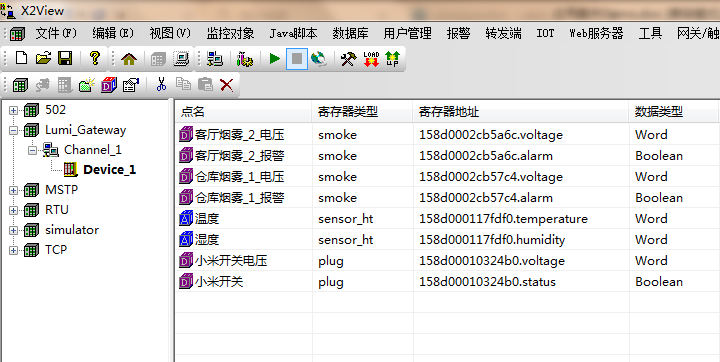

3. 通过LumiScan扫描到的信息配置工程：

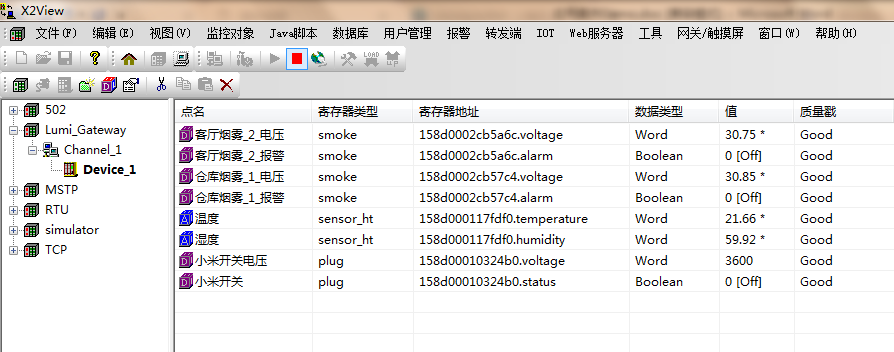

4. 通讯成功
4. 总结
①绿米网关的局域网通讯要开启
②局域网需要有绿米网关在线，
③如果需要支持其他的小米家居设备可以联系我们添加相应的设备。
|
