PFN2004-ARM

         产品型号:PFN2004-ARM

         功能描述

  S7 PLC网关相当于一座通信桥梁,将其它非标准通讯协议转成标准西门子PLC S7协议 ,使WinCC上位机、西门子Smart200\1200\1500\300\400等PLC通过硬件网关和不同设备互相通讯,方便系统集成。
      运行环境
      软件支持Windows XP/2000/2003/Win 7/Win8/Win10/Win Server 2003/Win Server2008/WinVista等多种操作系统。
      软件自带WEB支持IE9及以上版本, Opera、苹果的Safari、 Google Chrome、火狐浏览器等。
      支持寄存器类型及个数
      支持S7协议,该服务器支持的寄存器类型及个数如下表。
      注意:网关寄存器个数是动态支持的,每种寄存器最多可建1024个点。

Profinet寄存器类型

      Profinet寄存器个数

 (Q)可读可写

 1024(0~1023)

 I(Read-only)只读

1024(0~1023)

 (DB1)可读可写

1024(0~1023)

 DB2(Read-only)只读

1024(0~1023)

 (DB3)可读可写

1024(0~1023)

 DB4(Read-only)只读

1024(0~1023)

 (DB5)可读可写

1024(0~1023)

 DB6(Read-only)只读

1024(0~1023)

 (DB7)可读可写

1024(0~1023)

 DB8(Read-only)只读

1024(0~1023)



软件特点
 -绿色免安装,支持多国语言;
-支持200多种协议同时转为S7协议;
 -支持PC、手机端、iPad等访问,监控;
  -支持线性转换,取位,高低字节转换;
 -支持内部变量功能,支持查看设备离在线状态;
 -支持I、Q、DB1、DB2、DB3、DB4、DB5、DB6、DB7、DB8等寄存器类型;
 -配置软件X2Profinet配置工程方便, 1024个点15分钟内即可完成;
 -添加新的私有协议支持S7协议,2周内即可完成;



硬件参数:


处理器:主频1.4GHZ 电源:AC/DC 12~24V
内存:512M Flash:8GB
系统:LINUX系统 功耗:8W
重量:250g 材质:铝合金外壳
安装方式:导轨式 尺寸(L×W×H):142mm×91mm×35mm
接口:2个网口,4个RS485接口 温度:-20~70℃(工作) -40~80℃(储运)
网络:2个高性能100M/10M以太网接口,支持AUTO MDI/MDIX

湿度:20%~90%无凝露(工作) 15%~95%无凝露(储运)

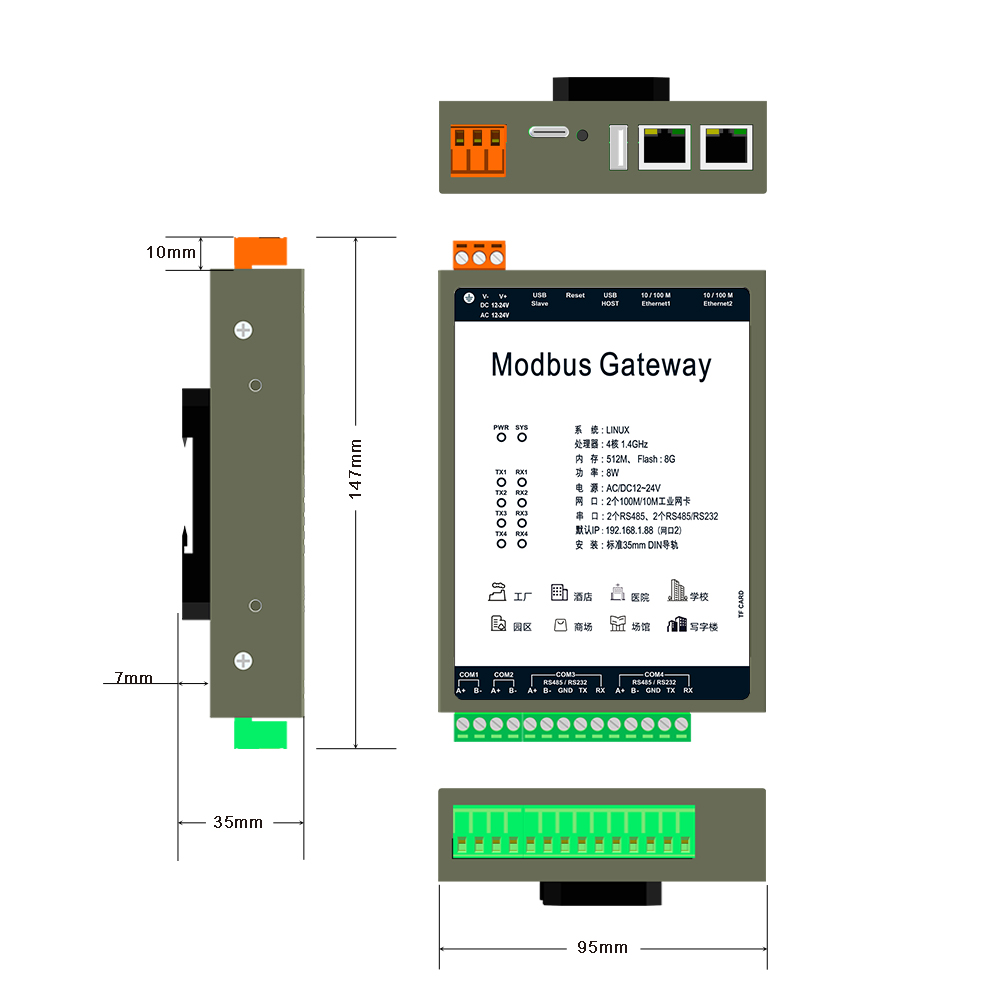

产品尺寸图



PFN2004-ARM尺寸图

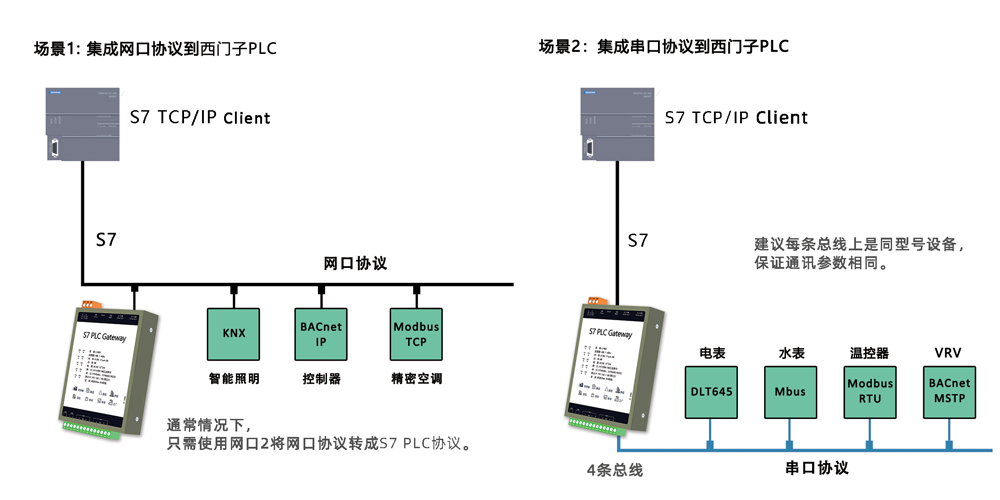

PFN2004-ARM现场应用原理图






 相关资料

 版本

大小

 下载

使用说明书

3.0

1.3M

下载

通讯连接说明书

3.0

 29.3M

下载

X2Profinet配置软件

2.0

42.2M

下载



采集端协议列表.pdf



如有非标协议需要开发,请联系上海迅饶 021-58776098 support@opcmaster.com
请提供协议文档,如果可以快递设备到公司最好,开发周期一般为2周。
