I4-1002(86盒)

         产品简介(下载)

       楼控触摸屏I4-1002支持86盒墙上安装,适合于智能家居领域的应用。

屏也是一个协议转换网关。可以转发为BACnet服务器、Modbus服务器、OPC UA服务器、MQTT服务器,开放HTTP  WEB服务被第三方的系统集成。

屏是一个报警网关。具有短信平台报警、微信报警、钉钉报警、邮件报警等功能。

屏也是一个WEB服务器。用户只需用电脑、手机、iPad上的浏览器即可访问触摸屏上的组态画面,实现远程监控。执行设备启停、运行等操作,给用户带来良好的操作体验。用户无需购买组态软件,无需重新组态。

硬件参数:


产品型号:I4-1002  WEB组态软件:X2View
理器:1核800MHZ 电源:AC/DC 24V(建议用直流)
Flash:8G 内存:512M
系统:LINUX系统 分辨率:480*480
液晶屏:4”TFT 触摸类型:电容式
串口:2个RS485串口 网络:1个高性能100M/10M以太网接口,支持AUTO MDI/MDIX
安装方式:86盒 材质:ABS塑料
功耗:≤6W 重量:150g
温度:-10~50℃(工作) --20~70℃储运) 湿度:10%~90%无凝露(工作) 15%~95%无凝露(储运)





软件特点:

I4-1002电容触摸屏支持86盒安装,也是使用X2View组态软件配置工程,侧重于智能家居应用;
1、可以当做控制面板使用,用于会议室中,控制投影、窗帘、智能照明等;
2、和其它厂商的设备自由搭配,可以实现灯光、新风、空调、采暖等一键控制;
3、串口和环境传感器通讯,实现监测温度、湿度、CO2、PM2.5、总挥发性有机化合物(TVOC)等环境参数;
4、网口对接绿米、快思聪等智能家居网关,实现人体传感器、窗帘、灯光等监控;
5、用户自定义组态画面,可以满足不同的应用场景;
6、支持图形化、JS和PLC逻辑编程;
7、支持时间表、日历设定,方便实现定时开关机;
8、开放Modbus、BACnet、OPCUA、MQTT、Http等接口,方便被第三方产品或系统集成;
9、内置WEB服务器,方便手机访问组态画面;

支持寄存器类型及个数
支持BACnet IP/MSTP服务器,该服务器支持的寄存器类型及个数如下表。
注意:网关寄存器个数是动态支持的,每种寄存器最多可建512个点。

BACnet寄存器类型

BACnet寄存器个数

AI (只读不写)

512(0~511)

AO(可读可写)

512(0~511)

AV (可读可写)

512(0~511)

BI (只读不写)

512(0~511)

BO(可读可写)

512(0~511)

BV(可读可写)

512(0~511)

MSI (只读不写)

512(0~511)

MSO(可读可写)

512(0~511)

MSV(可读可写)

512(0~511)


支持寄存器类型及个数
支持Modbus RTU /TCP服务器,该服务器支持的寄存器类型及个数如下表。
注意:网关寄存器个数是动态支持的,每种寄存器最多可建512个点;

            4X和3X寄存器地址 = BACnet的寄存器地址*2 + 1;

           0X和1X寄存器地址 = BACnet的寄存器地址+ 1;

Modbus寄存器类型

Modbus寄存器个数

0X(Coil Status)可读可写

512(1-512)

1X(Input Status)只读

512(1-512)

4X(Holding Register)可读可写

512(1-512)

3X(Input Register)只读

512(1-512)

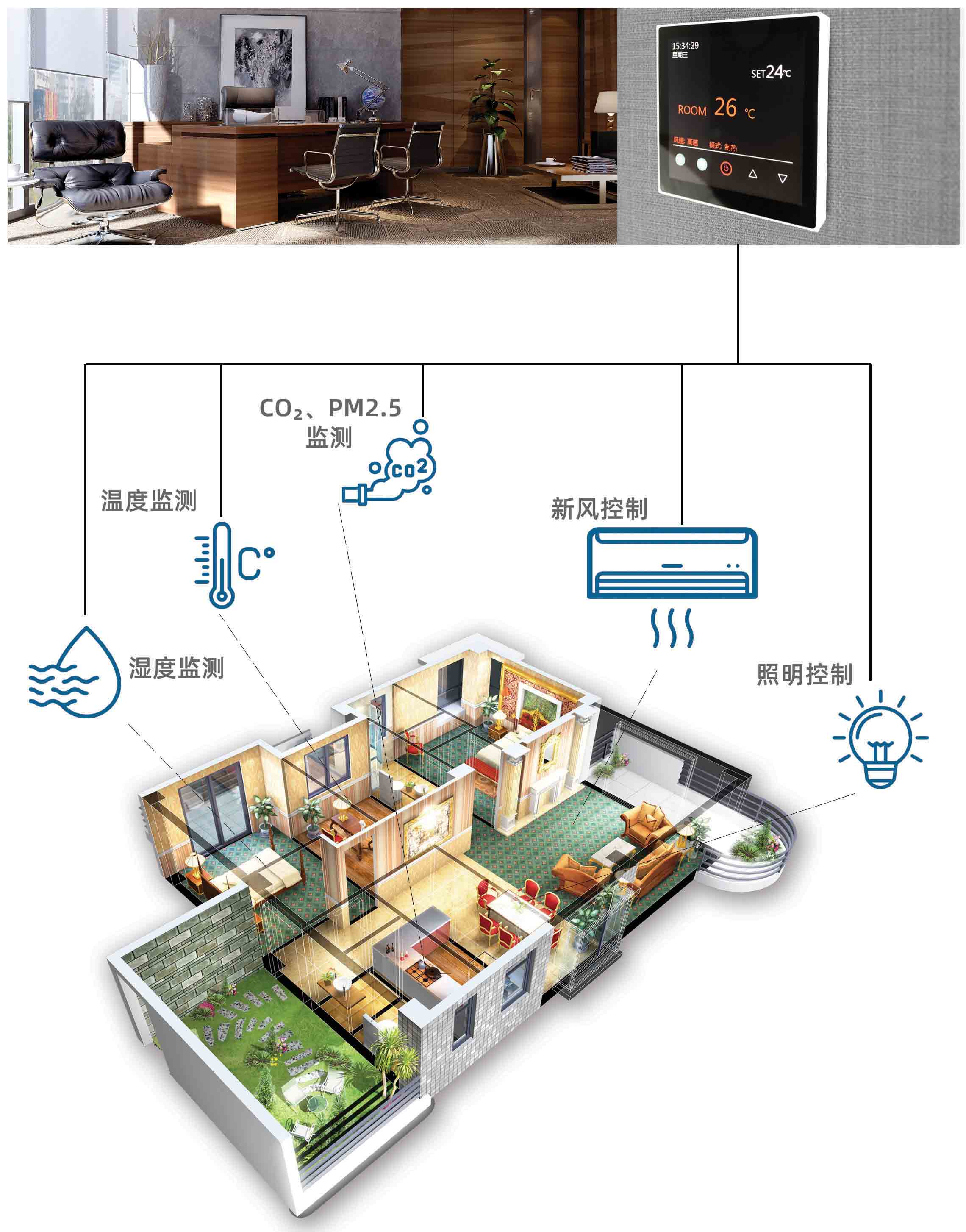

I4-1002原理图

相关资料

版本

大小

下载

安装说明书

3.0

0.9M

下载

WEB组态软件

1.0

167M

下载

如有非标协议需要开发,请联系上海迅饶 021-58776098 support@opcmaster.com
请提供协议文档,如果可以快递设备到公司最好,开发周期一般为2周。
