一、 项目概述
Web组态网关异地数据集成应用案例。
二、 需求分析
① 将A、B、C三栋楼之间非局域网通讯，将数据集成到异地总部D楼；
② D楼与A、B、C三栋楼之间无网络通讯；
③ 数据集成到D楼并转发成BACnet或Modbus协议给第三方；
④ 需要实时数据且稳定。
三、 方案设计
3.1 方案介绍
① 使用3个迅饶HMI2004-A9网关分别采集：
A楼：实验室监控系统的实时温度、湿度等传感器的实时数据；
B楼：空调监控系统的风阀、温湿度、面板模式等实时数据；
C楼：供水监控系统的水泵启停、运行时间等实时数据。
② A、B、C楼使用三个HMI2004-A9网关分别处于三个独立的可上外网局域网环境，开启网关的MQTT服务，3个网关使用相同的主题和网关ID。
③ D楼使用HMI2004-A9网关同时读取A、B、C三栋大楼HMI2004-A9网关传输的实时数据。
④ 开启D楼HMI2004-A9网关的转发端服务，即可实现局域网内的实时数据转成标准的BACnet服务器、Modbus服务器、OPC UA服务器、MQTT服务器、HTTP WEB服务被第三方的系统集成。
3.2 网关介绍
3.2.1 Web组态网关HMI2004-A9介绍（产品详情）
硬件网关HMI2004-A9配合组态编辑软件X2View可实现现场数据采集，并直接转为组态画面进行数据实时监控。用户无需购买组态软件，只需用电脑、手机、IPAD或自带浏览器功能的设备即可登录组态画面进行监控，实现远程监控设备启停、运行等操作，给用户带来良好的操作体验。同时具有微信、钉钉、邮件、短信平台等报警；MQTT服务、工程上传云端等功能；支持本地和云端组态；还可以转发为BACnet服务器、Modbus服务器、IEC61850服务器、OPC UA服务器、MQTT服务器，开放HTTP WEB服务被第三方的系统集成。
图3-2-1 HMI2004-A9

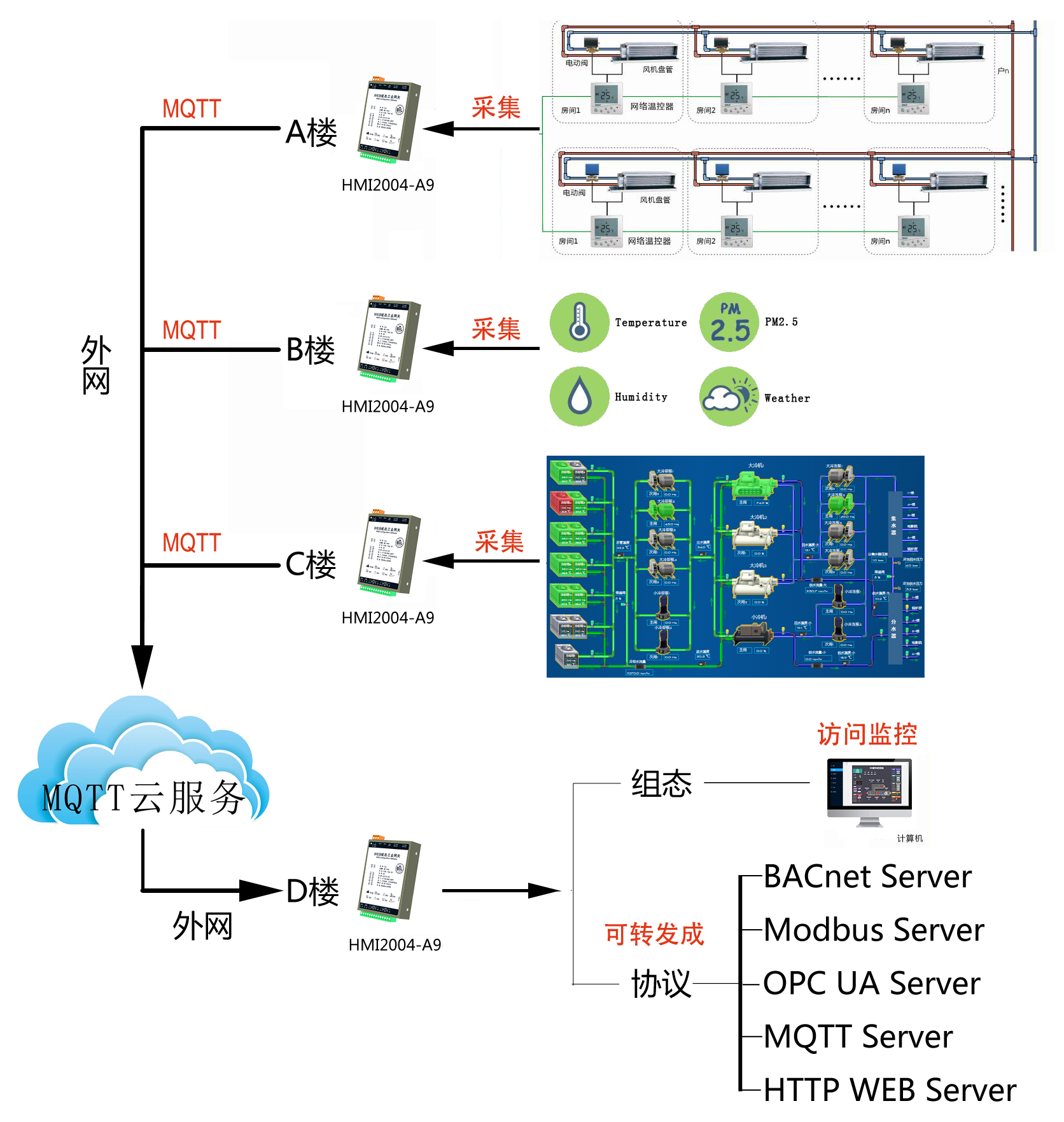

工作原理：
① 将A、B、C三栋楼所需数据集成到对应的A、B、C三个网关中，并开启网关的MQTT服务；
② 异地D楼使用MQTT网关（HMI2004-A9）将A、B、C网关的数据集成回来接入D楼的局域网；
③ 通过给D楼MQTT网关（HMI2004-A9）提供上网的条件，就可以在D楼局域网远程访问A、B、C三处数据，也可以开放标准协议给第三方在局域网内做数据集成、数据处理。
3.3 A楼、B楼、C楼HMI2004-A9网关数据及阻组态展示
3.3.1 A楼数据及组态画面

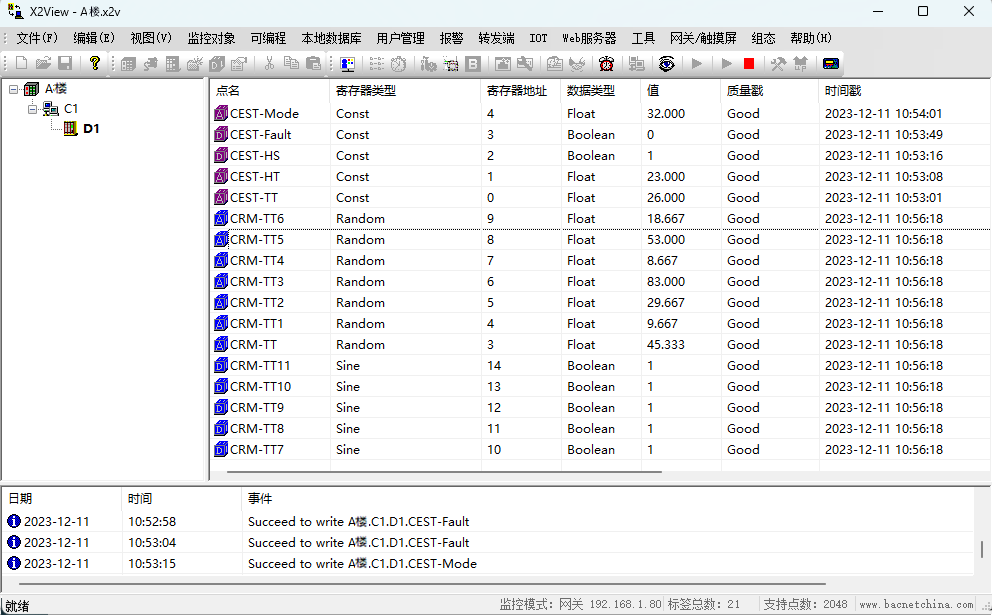

图3-3-1（1）A楼实验室数据
图3-3-1（2） A楼实验室监控系统
3.3.2 B楼数据及组态画面

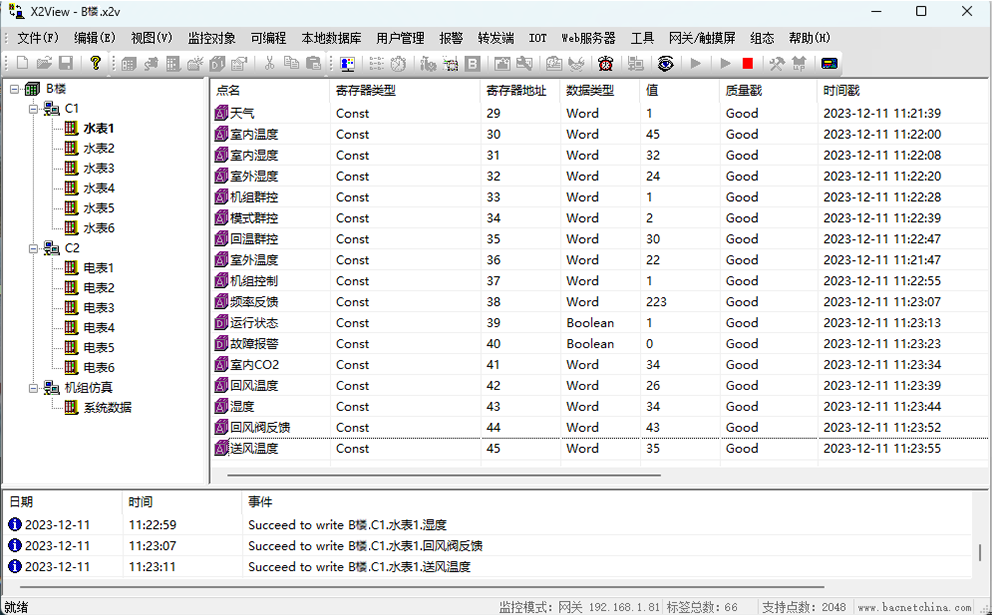

图3-3-2（1）B楼空调系统数据

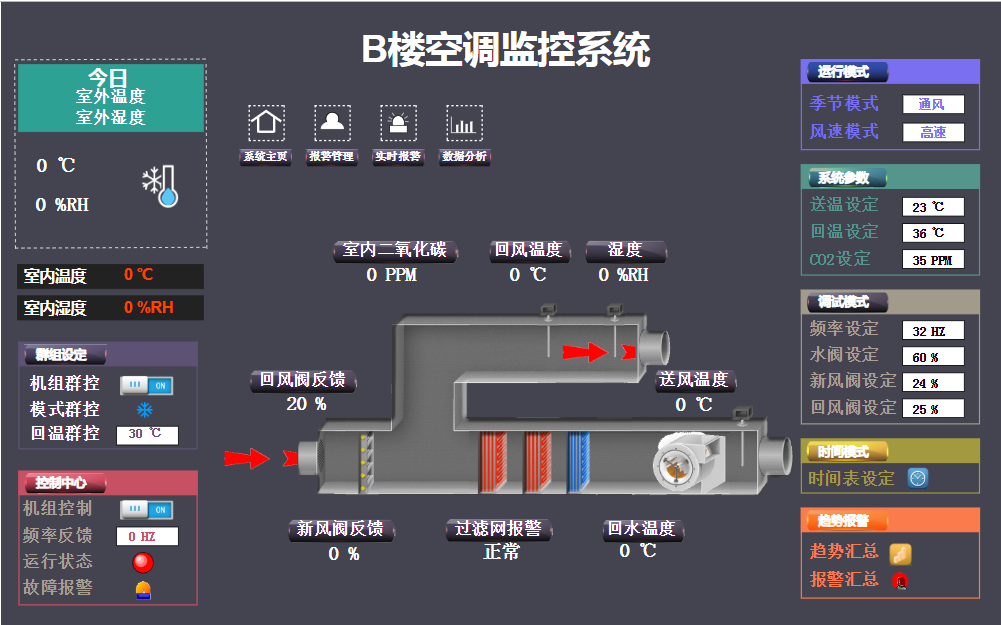

图3-3-2（2）B楼空调监控系统
3.3.3 C楼数据及组态画面
图3-3-3（1）C楼供水系统数据

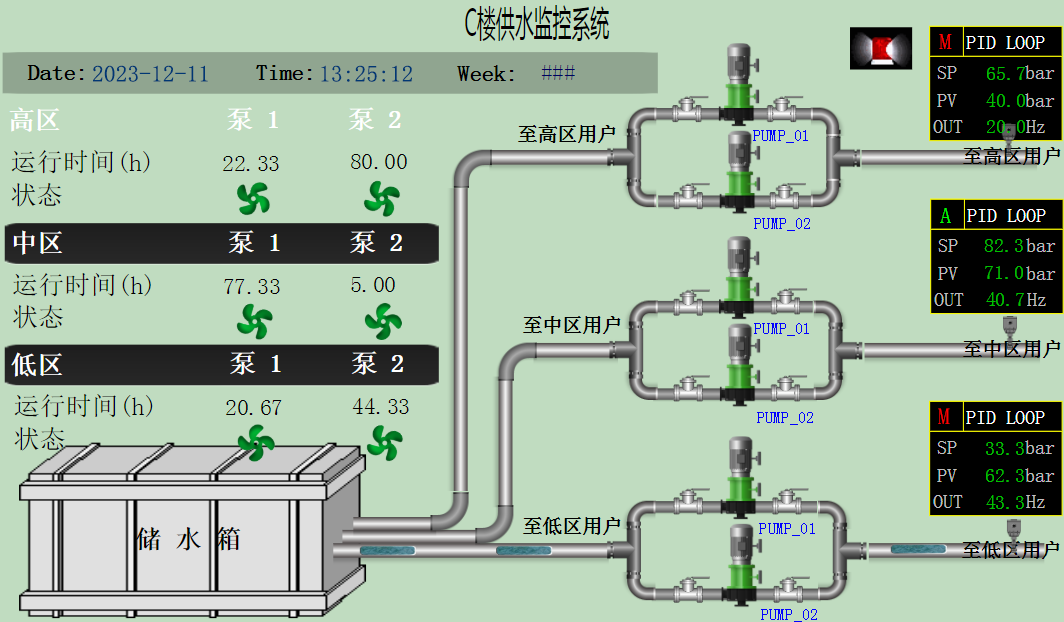

图3-3-3（2）C楼供水系统监控系统
3.4 D楼MQTT网关数据及画面展示
3.4.1 D楼数据及组态画面

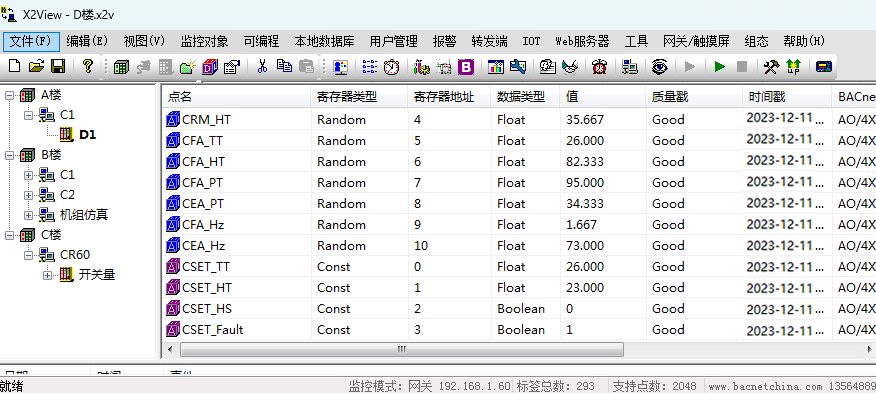

图3-4-1（1）D楼总控数据

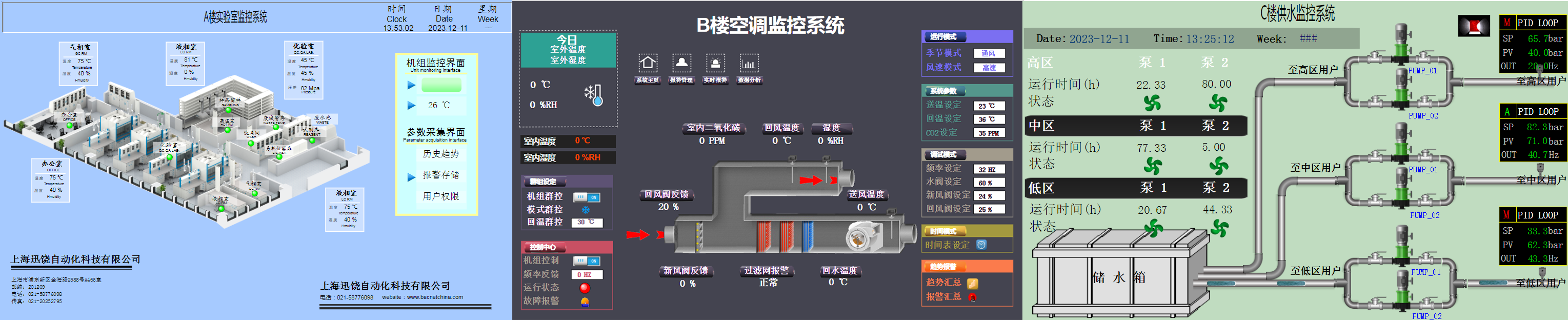

图3-4-1（2）D楼总控组态画面
四、 总结
4.1 MQTT网关与传统的DTU模块区别
DTU：
① 传统的DTU模块是在有限的范围内进行数据的透传；
② DTU里面加载GPRS或者其他4G网络，是利用GPRS等网络做的透传设备；
③ DTU运行不稳定，造成数据的丢失。
MQTT网关：
① 网关是进行数据的协议转换非透传；
② 网关支持以太网、WiFi、4G三种形式构建上网环境；
③ MQTT网关是通过MQTT协议对两地的数据进行交互。
4.2 MQTT网关优点
① MQTT网关都是协议转换，并非是协议透传，数据更稳定；
② 上网方式多样，可使用不同场景；
③ 两地数据一个工程，组态画面也可以直接异地集成，减少在配置工程上浪费的时间；
④ 使用多个网关一个Topic（主题），可以实现多个现场数据汇总到一个MQTT网关，方便集成；
⑤ 异地数据集成可以使用BACnet接口、Modbus接口、OPC UA接口、HTTP WEB接口、MQTT接口等。 |
