功能描述

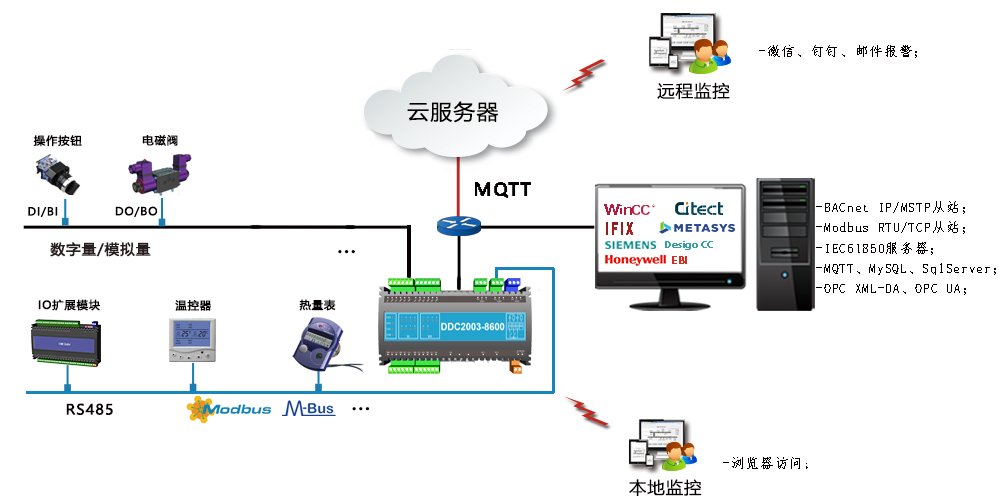

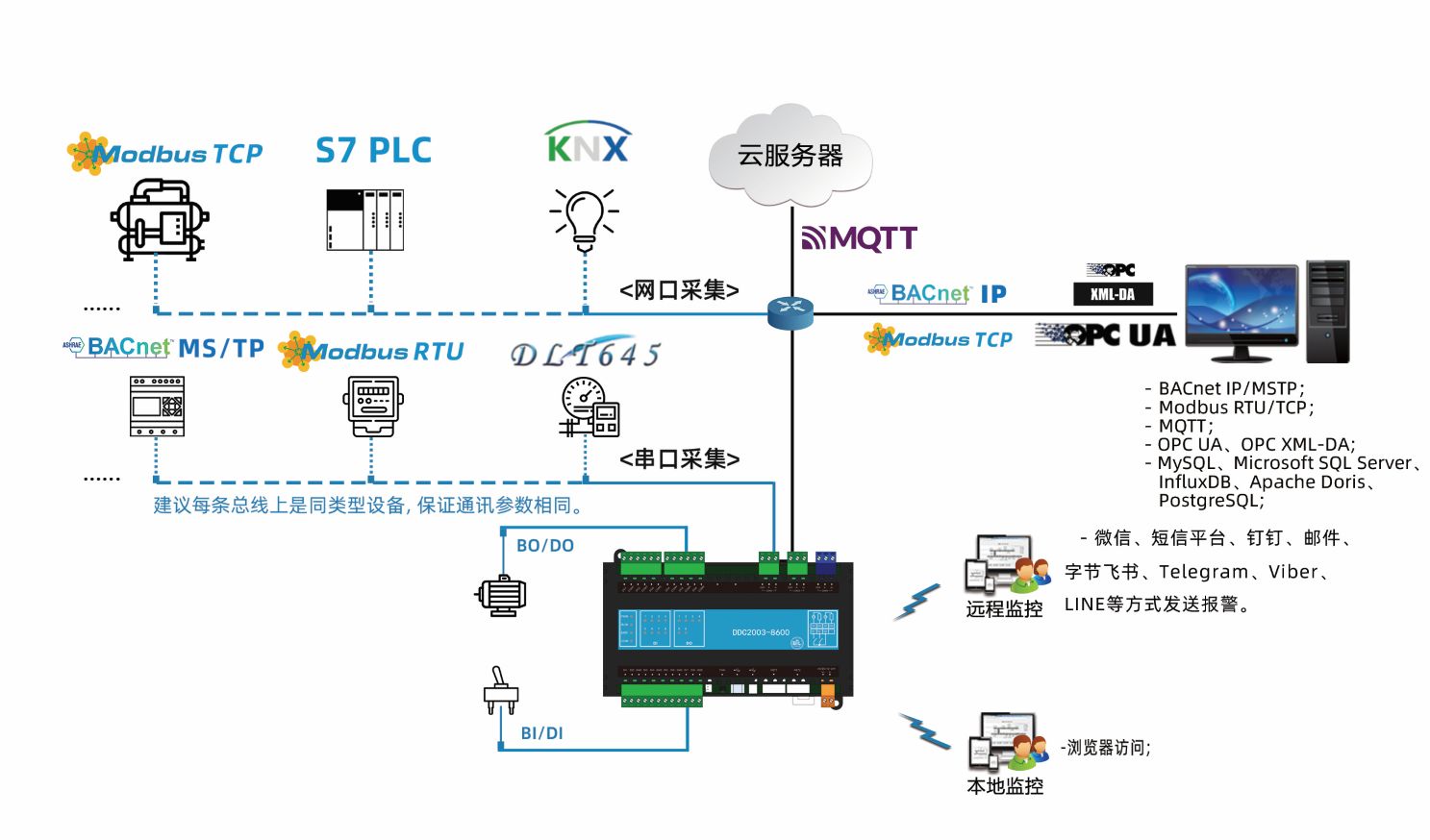

上海迅饶DDC控制器等同于WEB组态网关（HMI1001-ARM）和IO模块的结合体，也是使用WEB组态软件X2View进行配置。由于支持MQTT协议，方便数据上云，也是一个物联网型的控制器。
上海迅饶DDC支持图形化、JS和PLC混合编程，方便用户实现不同应用场合的逻辑功能。同时本身内置WEB服务器，支持HTML5的组态页面，从而用户无需购买组态软件，只需用电脑、手机、iPad或自带浏览器功能的产品即可登录组态画面进行监控。另外还具有微信报警、钉钉报警、邮件报警等功能；还可以转发为BACnet服务器、Modbus服务器、OPC UA服务器、IEC61850服务器，HTTP WEB服务等被第三方系统集成。
型号说明
|
型号 |
BI/DI |
BO/DO |
AI |
AO |
|
DDC2003-8600 |
8 |
6 |
0 |
0 |
|
说明 |
支持干触点输入 |
支持干触点输出，最大220V/8A |
不支持 |
不支持 |
支持寄存器类型及个数
支持BACnet IP/MSTP服务器，该服务器支持的寄存器类型及个数如下表。
注意：寄存器个数是动态支持的，每种寄存器最多可建768个点。
|
BACnet寄存器类型 |
BACnet寄存器个数 |
|
AI （只读不写） |
768（0~767） |
|
AO（可读可写） |
768（0~767） |
|
AV （可读可写） |
768（0~767） |
|
BI （只读不写） |
768（0~767） |
|
BO（可读可写） |
768（0~767） |
|
BV（可读可写） |
768（0~767） |
|
MSI （只读不写） |
768（0~767） |
|
MSO（可读可写） |
768（0~767） |
|
MSV（可读可写） |
768（0~767） |
支持寄存器类型及个数
支持Modbus RTU /TCP服务器，该服务器的支持的寄存器类型及个数如下表。
注意：寄存器个数是动态支持的，每种寄存器最多可建768个点。
4X和3X寄存器地址 = BACnet的寄存器地址*2 + 1；
0X和1X寄存器地址 = BACnet的寄存器地址+ 1；
|
Modbus寄存器类型 |
Modbus寄存器个数 |
|
0X(Coil Status)可读可写 |
768（1~768） |
|
1X(Input Status)只读 |
768（1~768） |
|
4X(Holding Register)可读可写 |
768（1~1536） |
|
3X(Input Register)只读 |
768（1~1536） |
|
软件特点： |
| -绿色免安装，支持多国语言; |
| -支持转为BACnet服务器、Modbus服务器、IEC61850服务器、OPC UA服务器、MQTT服务器; |
| -双网口支持交换机功能，方便现场布线; |
| -DDC本身也是网关，支持近300多种通讯协议，方便扩展; |
| -支持JS脚本、PLC编辑，实现逻辑控制； |
| -支持BBMD跨网段访问； |
| -支持线性转换，取位，高低字节转换; |
| -支持内部变量功能，支持查看设备离在线状态; |
| -支持用户管理; |
| -配置软件X2View配置工程方便， 768个点10分钟内即可完成; |
| -支持多种形式的定时、事件触发，为方便扩展应用而提供的自定义函数功能; |
| -支持数据实时曲线分析; |
| -支持微信、短信平台、邮件、钉钉方式发送报警信息; |
|
硬件参数： |
|
| 处理器：1核300MHZ |
电源：DC 24V |
| 内存：512M 高性能内存 |
Flash：8G |
| 系统：LINUX系统 |
功耗：6W |
| 数字信号:8个DI、6个DO |
模拟信号:不支持 |
| 重量：350g |
材质：塑料外壳 |
|
安装方式：导轨式 |
尺寸(L×W×H)：185*119*42mm |
| 接口：2个网口，3个RS485 |
温度：-20～60℃(工作) -40～80℃(储运) |
| 网络：1个高性能100M/10M以太网接口,支持AUTO MDI/MDIX |
湿度：20％～90％无凝露(工作) 15％～95％无凝露(储运) |
|
相关资料 |
下载 |
|
安装说明书 |
下载 |
|
通讯连接说明书 |
下载 |
|
WEB组态软件 |
下载 |
如有非标协议需要开发，请联系上海迅饶 021-58776098 support@opcmaster.com
请提供协议文档，如果可以快递设备到公司最好，开发周期一般为2周。
|
