功能描述
网关型DDC控制器DDC1002-12800 （1网2串、12DI、8DO ，动态支持512点），仅支持采集Modbus 、BACnet IP和Simulator驱动（仿真模拟设备）同时转发为BACnet IP、 Modbus RTU/ TCP服务器，使用X2View 软件做配置。用户可根据现场Modbus RTU/TCP设备的点表进行配置，转成标准BACnet IP、Modbus RTU/ TCP服务器，可在PC端仿真运行无误后，上传到硬件网关中BACnet/Modbus客户端就可以通过网关访问现场设备的数据。（注意：该网关采集端Modbus寄存器10进制地址是从1（Base1）开始， 16进制地址从0（Base0）开始；转发端的Modbus寄存器基地址都是从1（Base1）开始。）。
同时支持个人微信报警、企业微信报警、钉钉报警，MQTT服务（支持迅饶云平台和新奥云平台） 、工程上传云端等功能。
应用领域
应用在楼宇自控系统或工业领域连接Modbus RTU设备，用于解决江森的Metasys、霍尼的EBI或 Niagara、西门子的Insight或Desigo CC、施耐德的EBO等楼控组态软件集成非BACnet设备的问题；同时解决了Citect、IFIX、RSVIEW、WinCC、组态王、力控等组态软件通过网口的Modbus TCP协议集成串口Modbus RTU设备，如PLC、DDC、温控器、电梯、空调、UPS、消防、智能照明、电表、水表等。
运行环境
X2View组态软件支持Win 7、Win8、Win10、 Win11、Win Server2008、Win Server 2016等多种操作系统。
硬件网关内部自带WEB服务器，支持Google Chrome、Microsoft Edge、苹果的Safari、火狐浏览器、Opera、及360极速模式等浏览器远程访问网关里的组态画面。
支持寄存器类型及个数
网关支持BACnet IP服务器，该服务器支持的寄存器类型及个数如下表。
注意：网关寄存器个数是动态支持的，每种寄存器最多可建512个点。
|
BACnet寄存器类型 |
BACnet寄存器个数 |
|
AI （只读不写） |
512（0~511） |
|
AO（可读可写） |
512（0~511） |
|
AV （可读可写） |
512（0~511） |
|
BI （只读不写） |
512（0~511） |
|
BO（可读可写） |
512（0~511） |
|
BV（可读可写） |
512（0~511） |
|
MSI （只读不写） |
512（0~511） |
|
MSO（可读可写） |
512（0~511） |
|
MSV（可读可写） |
512（0~511） |
支持寄存器类型及个数
网关支持Modbus RTU /TCP服务器，该服务器的支持的寄存器类型及个数如下表。
注意：网关寄存器个数是动态支持的，每种寄存器最多可建512个点。
4X和3X寄存器地址 = BACnet的寄存器地址*2 + 1；
0X和1X寄存器地址 = BACnet的寄存器地址+ 1；
|
Modbus寄存器类型 |
Modbus寄存器个数 |
|
0X(Coil Status)可读可写 |
512（1~512） |
|
1X(Input Status)只读 |
512（1~512） |
|
4X(Holding Register)可读可写 |
512（1~1024） |
|
3X(Input Register)只读 |
512（1~1024） |
|
软件特点： |
-绿色免安装，支持多国语言;
-DDC本身也是网关，支持采集Modbus、BACnet IP、Simulator，方便扩展;
-支持BI/DI （数字量输入）和 BO/DO （数字量输出）; |
| -支持转发为BACnet IP、Modbus TCP、MQTT服务器（支持迅饶云平台和新奥云平台）; |
| -支持PID控制函数; |
| -支持MQTT服务、工程上传云端等功能; |
| -支持图形化编程、JS和PLC混合编程、时间表定时控制、触发器、用户管理、用户权限； |
| -个人微信报警、企业微信报警、钉钉报警； |
| - 支持Web浏览，查看实时数据; |
| -配置软件X2View配置工程方便，512个点10分钟内即可完成; |
|
|
|
|
|
|
硬件参数： |
|
| 处理器：1核750MHz |
电源：AC/DC 12~24V |
| 内存：64M 高性能内存 |
Flash：8G |
| 系统：LINUX系统 |
功耗：6W |
| 重量：350g |
材质：塑料外壳 |
|
安装方式：导轨式 |
尺寸(L×W×H)： 90mm×95mm×33mm |
| 串口：2个RS485 |
温度：-20～70℃(工作) -40～85℃(储运) |
| 网络：1个高性能100M/10M以太网接口,支持AUTO MDI/MDIX |
湿度：20％～90％无凝露(工作) 15％～95％无凝露(储运) |
|
DI：12（支持干触点输入） |
DO:8（支持干触点输出，最大220V/5A阻性负载） |
|
产品尺寸图 |
 |
|
|
DDC1002-12800尺寸图
|
|

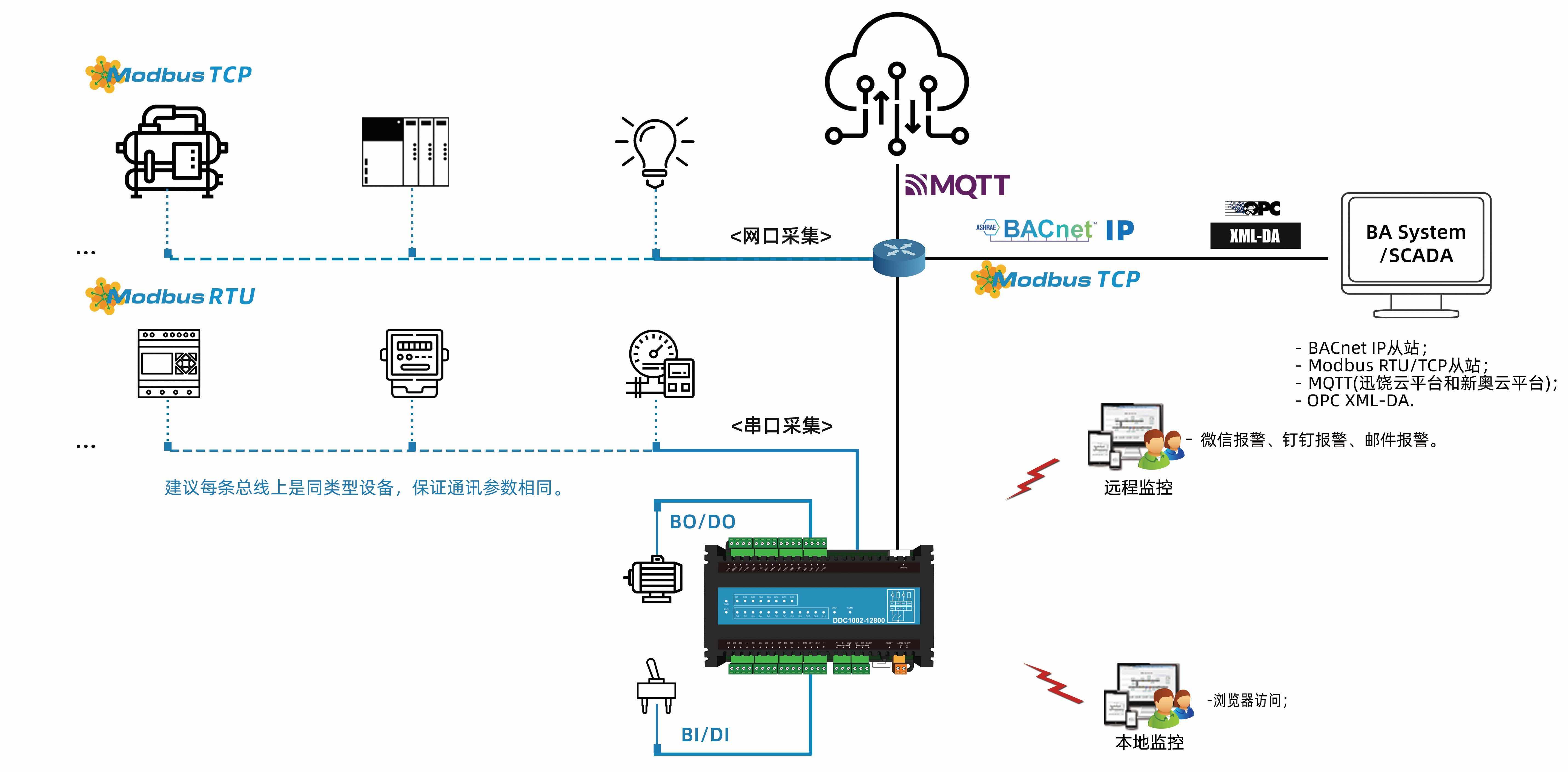

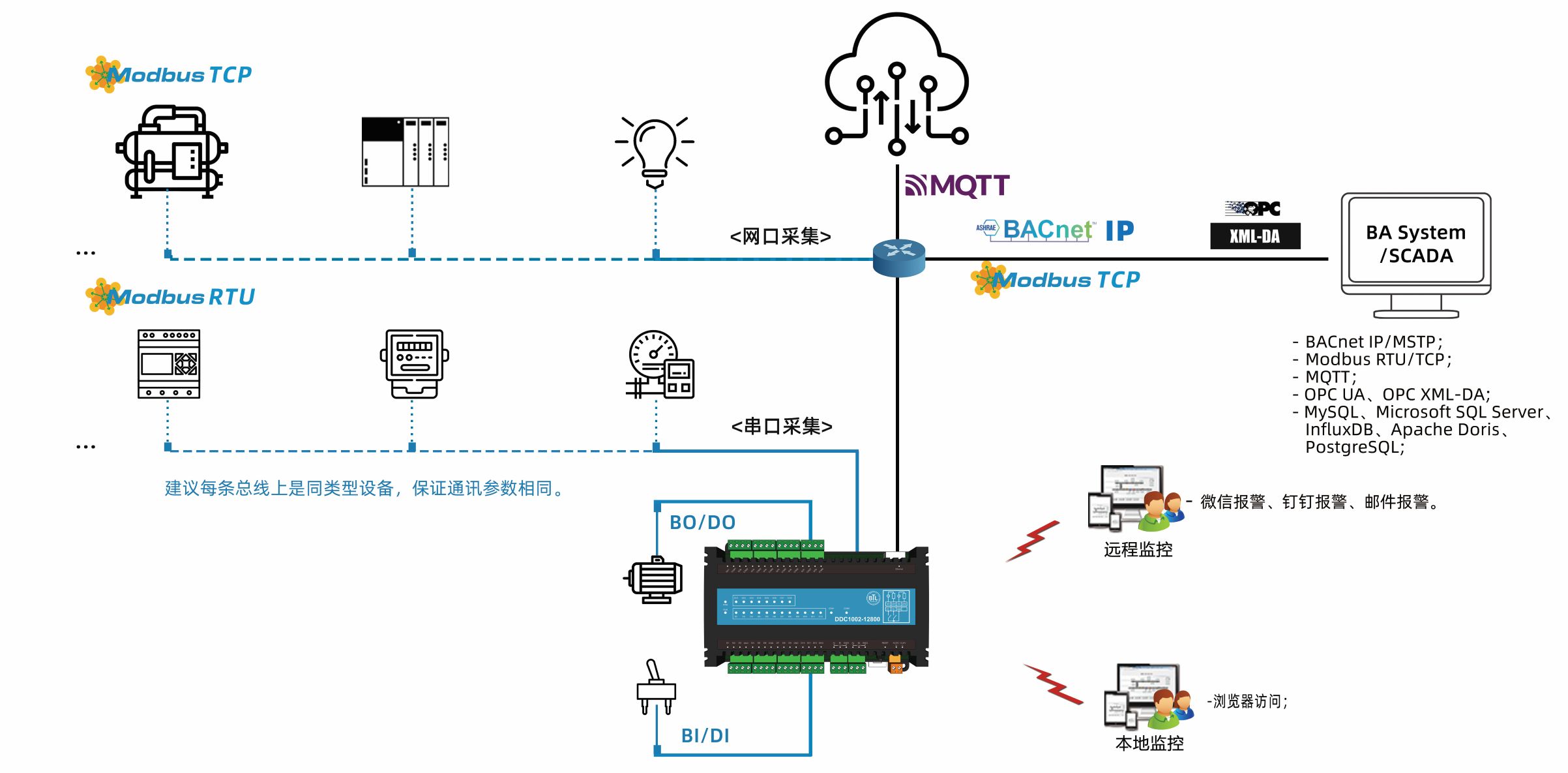

DDC1002-12800现场应用原理图 |
|
相关资料 |
下载 |
|
安装说明书 |
下载 |
|
通讯连接说明书 |
下载 |
|
WEB组态软件 |
下载 |
如有非标协议需要开发，请联系上海迅饶 021-58776098 support@opcmaster.com
请提供协议文档，如果可以快递设备到公司最好，开发周期一般为2周。
|
