功能描述
网关型DDC控制器DDC1001-2222 （1网1串、2DI、2DO 、2AI、2AO，动态支持256点），仅支持采集Modbus、BACnet IP和Simulator驱动（仿真模拟设备）同时转发为BACnet IP、 Modbus RTU/ TCP服务器，使用X2View软件做配置。用户可根据现场Modbus RTU/TCP设备的点表进行配置，转成标准BACnet IP、Modbus RTU/ TCP服务器，可在PC端仿真运行无误后，上传到硬件网关中BACnet/Modbus客户端就可以通过网关访问现场设备的数据。（注意：该网关采集端Modbus寄存器10进制地址是从1（Base1）开始，16进制地址从0（Base0）开始；转发端的Modbus寄存器基地址都是从1（Base1）开始。）
型号说明
|
型号 |
动态支持点数 |
支持的设备数量 |
采集端支持协议 |
接口数 |
|
DDC1001-2222 |
256点 |
32台 |
Modbus、BACnet IP |
1个网口，1个串口 |
|
BI/DI |
BO/DO |
AI |
AO |
|
2 |
2 |
2 |
2 |
支持寄存器类型及个数
该服务器支持的寄存器类型及个数如下表。
注意：寄存器个数是动态支持的，每种寄存器最多可建256个点。
|
BACnet寄存器类型 |
BACnet寄存器个数 |
|
AI （只读不写） |
256（0~255） |
|
AO（可读可写） |
256（0~255） |
|
AV （可读可写） |
256（0~255） |
|
BI （只读不写） |
256（0~255） |
|
BO（可读可写） |
256（0~255） |
|
BV（可读可写） |
256（0~255） |
|
MSI （只读不写） |
256（0~255） |
|
MSO（可读可写） |
256（0~255） |
|
MSV（可读可写） |
256（0~255） |
支持寄存器类型及个数
支持Modbus RTU /TCP服务器，该服务器的支持的寄存器类型及个数如下表。
注意：寄存器个数是动态支持的，每种寄存器最多可建256个点。
4X和3X寄存器地址 = BACnet的寄存器地址*2 + 1；
0X和1X寄存器地址 = BACnet的寄存器地址+ 1；
|
Modbus寄存器类型 |
Modbus寄存器个数 |
|
0X(Coil Status)可读可写 |
256（1~256） |
|
1X(Input Status)只读 |
256（1~256） |
|
4X(Holding Register)可读可写 |
256（1~512） |
|
3X(Input Register)只读 |
256（1~512） |
|
软件特点： |
| -绿色免安装，支持多国语言; |
| -DDC本身也是网关，支持采集Modbus 、BACnet IP、Simulator，方便扩展; |
| -支持BI/DI（数字量输入）、BO/DO（数字量输出）、AI（模拟量输入）、AO（模拟量输出）; |
| -支持转发为BACnet IP、Modbus TCP、MQTT服务器; |
| -支持PID控制函数； |
| -支支持MQTT服务、工程上传云端等功能； |
| -支持图形化编程、JS和PLC混合编程、时间表定时控制、触发器、用户管理、用户权限; |
| -个人微信报警、企业微信报警、钉钉报警; |
| -支持Web浏览，查看实时数据; |
| -配置软件X2View配置工程方便， 256个点10分钟内即可完成; |
|
|
|
|
硬件参数： |
|
| 处理器：1核750MHz |
电源：AC/DC 12~24V |
| 内存：64M 高性能内存 |
Flash：32M |
| 系统：LINUX系统 |
功耗：6W |
| 重量：150g |
材质：塑料外壳 |
|
安装方式：导轨式 |
尺寸(L×W×H)：110*95*42mm |
| 接口：1个网口，1个RS485 |
温度：-20～70℃(工作) -30～75℃(储运) |
| 网络：1个高性能100M/10M以太网接口,支持AUTO MDI/MDIX |
湿度：20％～90％无凝露(工作) 15％～95％无凝露(储运) |
| DI：2（支持干触点输入） |
DO：2（支持干触点输出，最大220V/5A阻性负载） |
| AI：2（模拟量输入，电压型0-10V输入） |
AO：2（模拟量输出，电压型0-10V输出） |
|
|
|

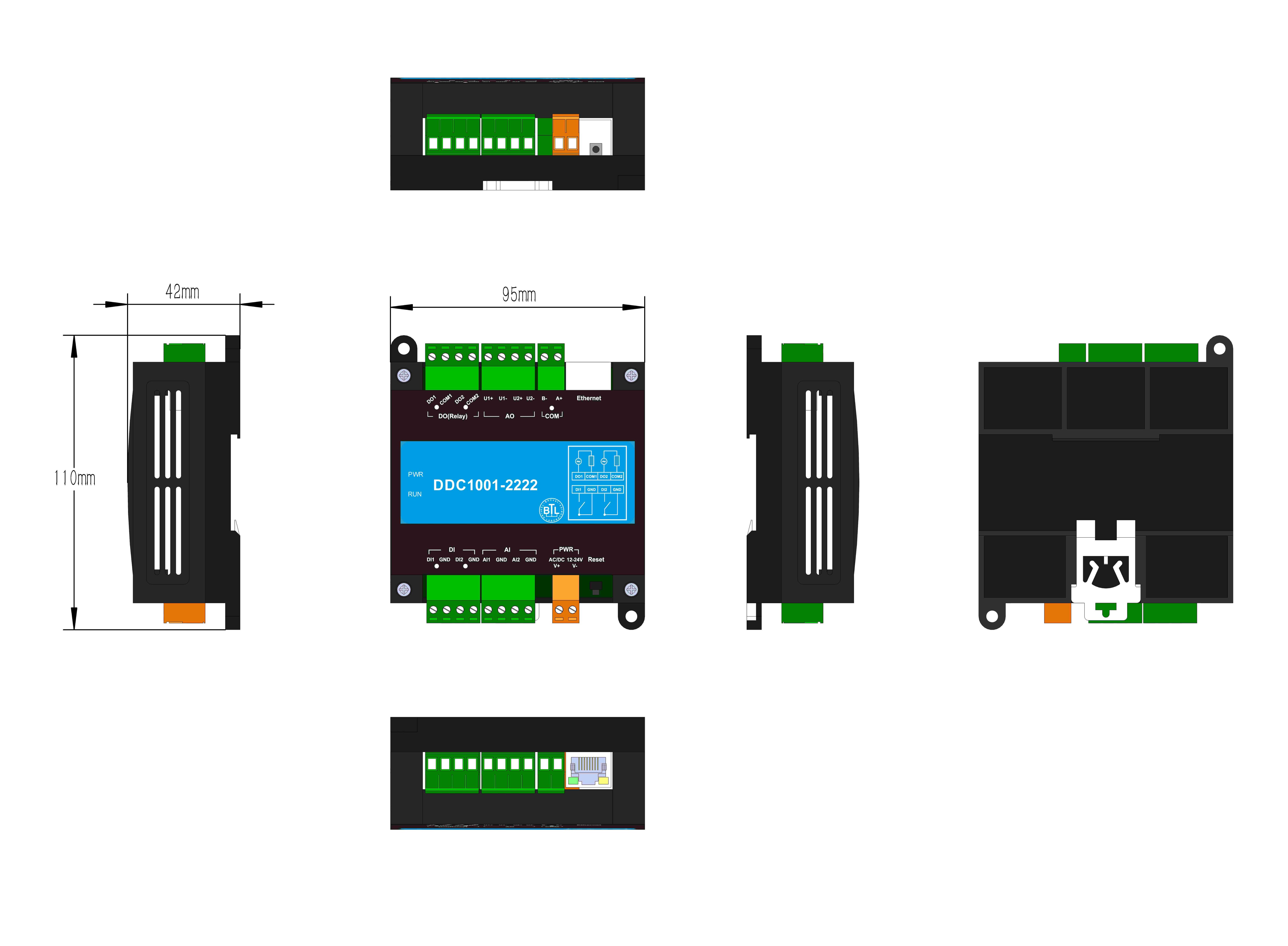

DDC1001-2222尺寸图 |
|
|
|
|

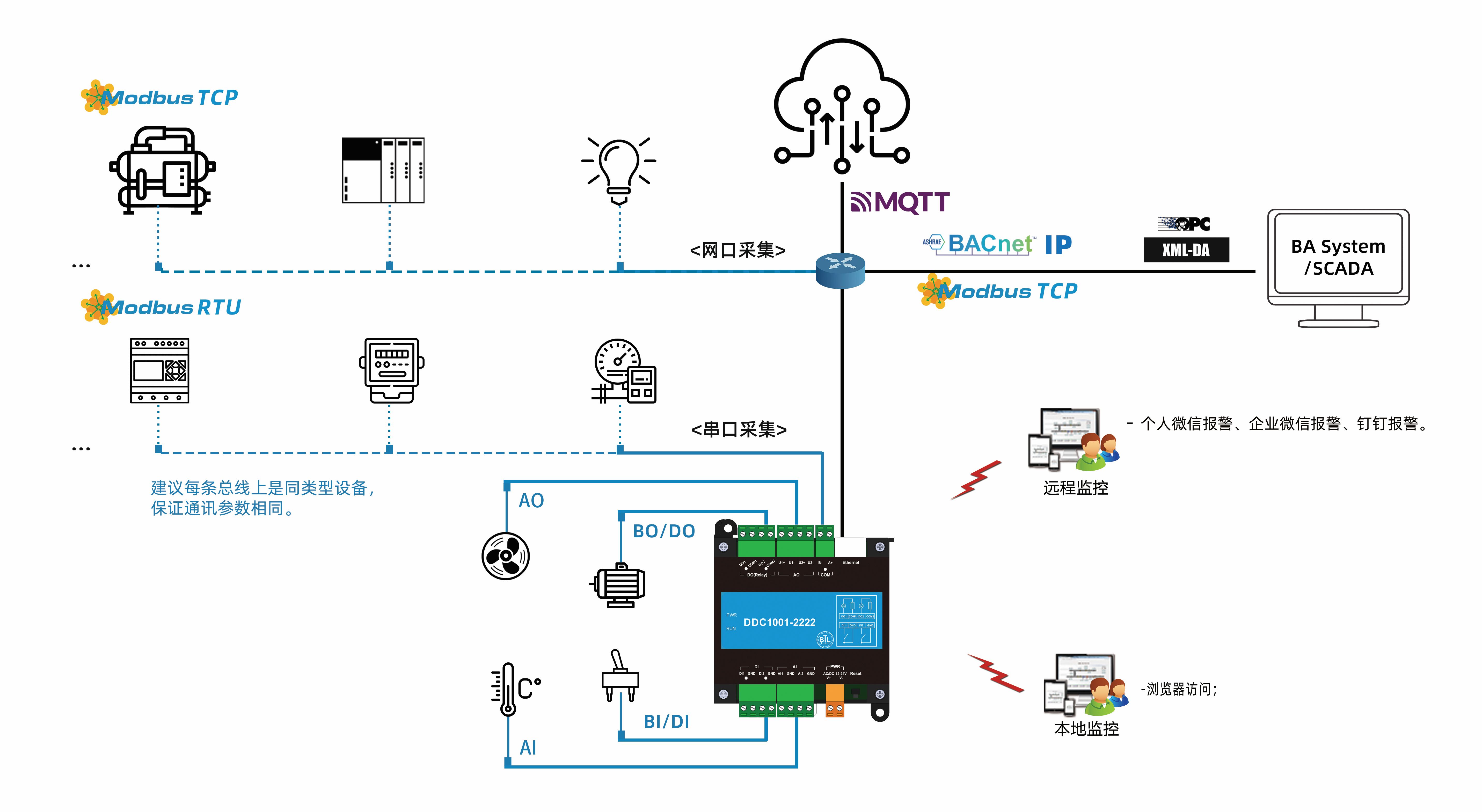

DDC1001-2222现场应用原理图 |
|
相关资料 |
下载 |
|
安装说明书 |
下载 |
|
通讯连接说明书 |
下载 |
|
WEB组态软件 |
下载 |
如有非标协议需要开发，请联系上海迅饶 021-58776098 support@opcmaster.com
请提供协议文档，如果可以快递设备到公司最好，开发周期一般为2周。
|
