功能描述
WEB组态网关HMI2000-A55配合组态编辑软件X2View可实现现场数据采集，并直接转为组态画面进行数据实时监控。用户无需购买组态软件，只需用电脑、手机、IPAD或自带浏览器功能的设备即可登录组态画面进行监控，实现远程监控设备启停、运行等操作，给用户带来良好的操作体验。同时具微信报警、短信平台报警、钉钉报警、邮件报警、MQTT服务、工程上传云端等功能；还可以转发为BACnet服务器、Modbus服务器、OPC UA服务器、MQTT服务器、IEC61850服务器(需定制)，开放HTTP WEB服务被第三方的系统集成。
应用领域：
应用在楼宇自控系统，或者工业领域连接一些常见的控制设备，如PLC、DDC、UPS、中央空调、电梯、消防、灯光控制系统、电表、水表等。这样用户就可以通过WEB组态触摸屏，或者手机、iPad、PC监控现场设备。
运行环境
软运行环境：X2View组态软件支持Win 7、Win8、Win10、 Win11、Win Server2008、Win Server 2016等多种操作系统。
硬件网关内部自带WEB服务器，支持Google Chrome、Microsoft Edge、苹果的Safari、火狐浏览器、Opera、及360极速模式等浏览器远程访问网关里的组态画面。
支持寄存器类型及个数
网关支持BACnet 服务器，该服务器支持的寄存器类型及个数如下表。
注意：网关寄存器个数是动态支持的，每种寄存器最多可建2048个点。
|
BACnet寄存器类型 |
BACnet寄存器个数 |
|
AI （只读不写） |
2048（0~2047） |
|
AO（可读可写） |
2048（0~2047） |
|
AV （可读可写） |
2048（0~2047） |
|
BI （只读不写） |
2048（0~2047） |
|
BO（可读可写） |
2048（0~2047） |
|
BV（可读可写） |
2048（0~2047） |
|
MSI （只读不写） |
2048（0~2047） |
|
MSO（可读可写） |
2048（0~2047） |
|
MSV（可读可写） |
2048（0~2047） |
支持寄存器类型及个数
网关支持Modbus服务器，该服务器的支持的寄存器类型及个数如下表。
注意：网关寄存器个数是动态支持的，每种寄存器最多可建2048个点。
4X和3X寄存器地址 = BACnet的寄存器地址*2 + 1；
0X和1X寄存器地址 = BACnet的寄存器地址+ 1；
|
Modbus寄存器类型 |
Modbus寄存器个数 |
|
0X(Coil Status)可读可写 |
2048（1~2048） |
|
1X(Input Status)只读 |
2048（1~2048） |
|
4X(Holding Register)可读可写 |
2048（1~4096） |
|
3X(Input Register)只读 |
2048（1~4096） |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
软件特点： |
-绿色免安装，支持多国语言；
-支持采集500多种协议； |
| -支持转为BACnet服务器、Modbus服务器、IEC61850服务器、OPC UA服务器、MQTT服务器； |
-支持本地和云端组态，实现数据的远程监控；
-HTML5组态页面满足不同客户定制需求； |
| -支持MQTT服务、工程上传云端等功能； |
| -支持图形化编程、JS和PLC混合编程、时间表定时控制、触发器、用户管理、用户权限； |
| -支持微信、短信平台、钉钉、邮件、字节飞书、WhatsApp、Telegram、Viber、LINE等方式发送报警； |
| -支持存储到外部数据库MySQL、SQLServer、InfluxDB； |
| -开放HTTP WEB服务被第三方的系统集成； |
| -支持局域网内通过手机、iPad、PC轻松实现远程查看和控制； |
| -添加新的私有协议支持，2周内即可完成。 | |
|
硬件参数： |
|
| 处理器：4核2GHz |
电源：AC/DC 12~24V |
| 内存：4G高性能内存 |
Flash：32G |
| 系统：LINUX系统 |
功耗：10W |
| 重量：450g |
材质：下壳材质：镀锌板
散热器材质：铝合金 |
|
安装方式：立式导轨 |
尺寸(L×W×H)： 138mm×118mm×33mm |
| 接口：2个网口，1个HDMI口 |
温度：-20～70℃(工作) -30～75℃(储运) |
| 网络：2个高性能100M/1000M以太网接口，支持AUTO MDI/MDIX |
湿度：20％～90％无凝露(工作) 15％～95％无凝露(储运) |
|
产品尺寸图 |
 |
|
|

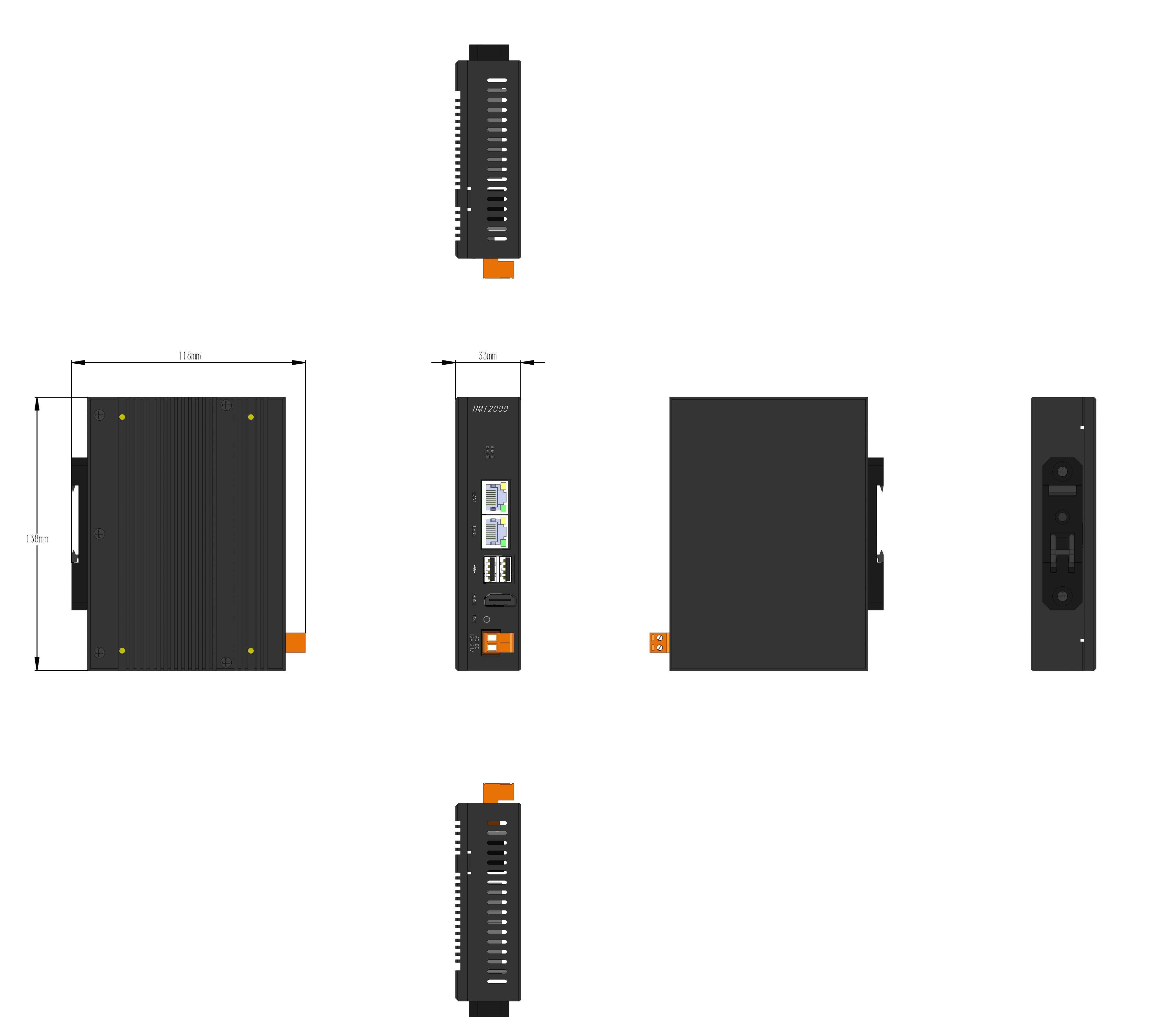

HMI2000-A55尺寸图
|
|

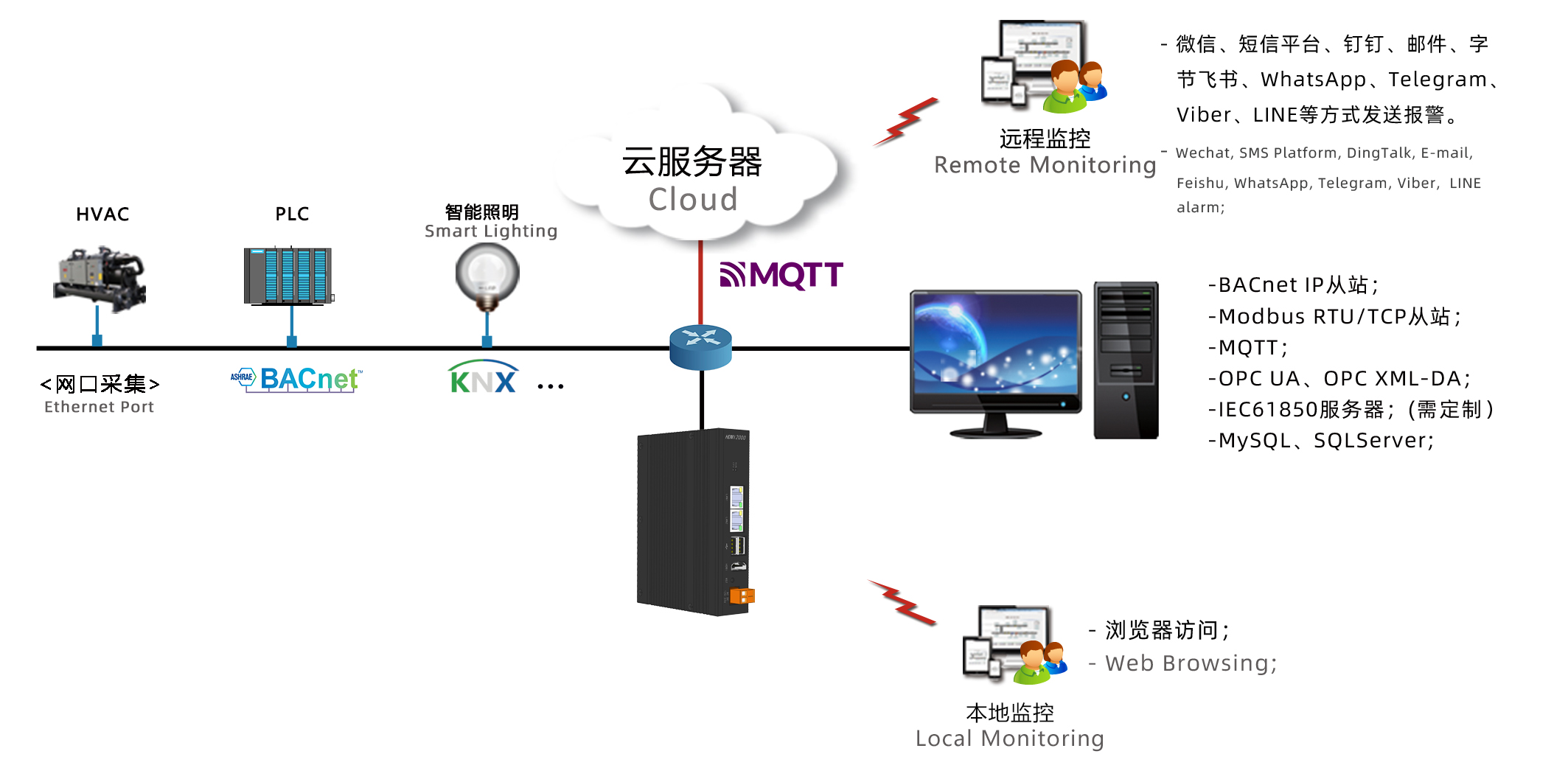

HMI2000-A55现场应用原理图 |
|
相关资料 |
下载 |
|
使用说明书 |
下载 |
|
采集端协议列表 |
下载 |
|
通讯连接说明书 |
下载 |
|
WEB组态软件 |
下载 |
如有非标协议需要开发，请联系上海迅饶 021-58776098 support@opcmaster.com
请提供协议文档，如果可以快递设备到公司最好，开发周期一般为2周。
|
