案例导读
需求：天津水上会宾园两栋建筑的海尔多联机需要统一查看运行状态与控制模式，目标上位系统为Niagara AX3.8。
方案：原文采用3台HMI2004-Lite接入14组机组，按厂家Modbus RTU点表配置采集，并开启网关BACnet/IP服务器供上位系统对接。
已实现与待完成：原文记录网关完成现场通讯调试并增加本地组态画面，供业主先行使用；因园区网络原因，当时尚未接入BA系统。因此不能把已配置BACnet接口写成Niagara端已完成集成。以下保留原文的接线、点表与画面说明。
一、项目概述
天津水上会宾园项目新增两栋建筑：一栋5层办公楼，一栋3层后勤楼，每层采用1~2组海尔变频多联机空调机组（注一组室外机最多可以带64台室内机）。本项目共采用14组空调机组（办公 楼10组、后勤 楼4组）。
二、 需求分析
2.1 业主功能需求
现场多联机空调机组室内运行状态参数集成到老院BA系统（Niagara软件AX3.8）中，室内机运行模式（制冷和制热）由BA系统控制。
注：由于多联机一条链路上室内机如果有制热和制冷模式同时存在，室外机将报警停止工作，集成多联机主要功能就是避免此类错误，同时将公共区域（走廊、电梯厅、卫生间等）室内机进行统一管理。
2.2 网关硬件选择

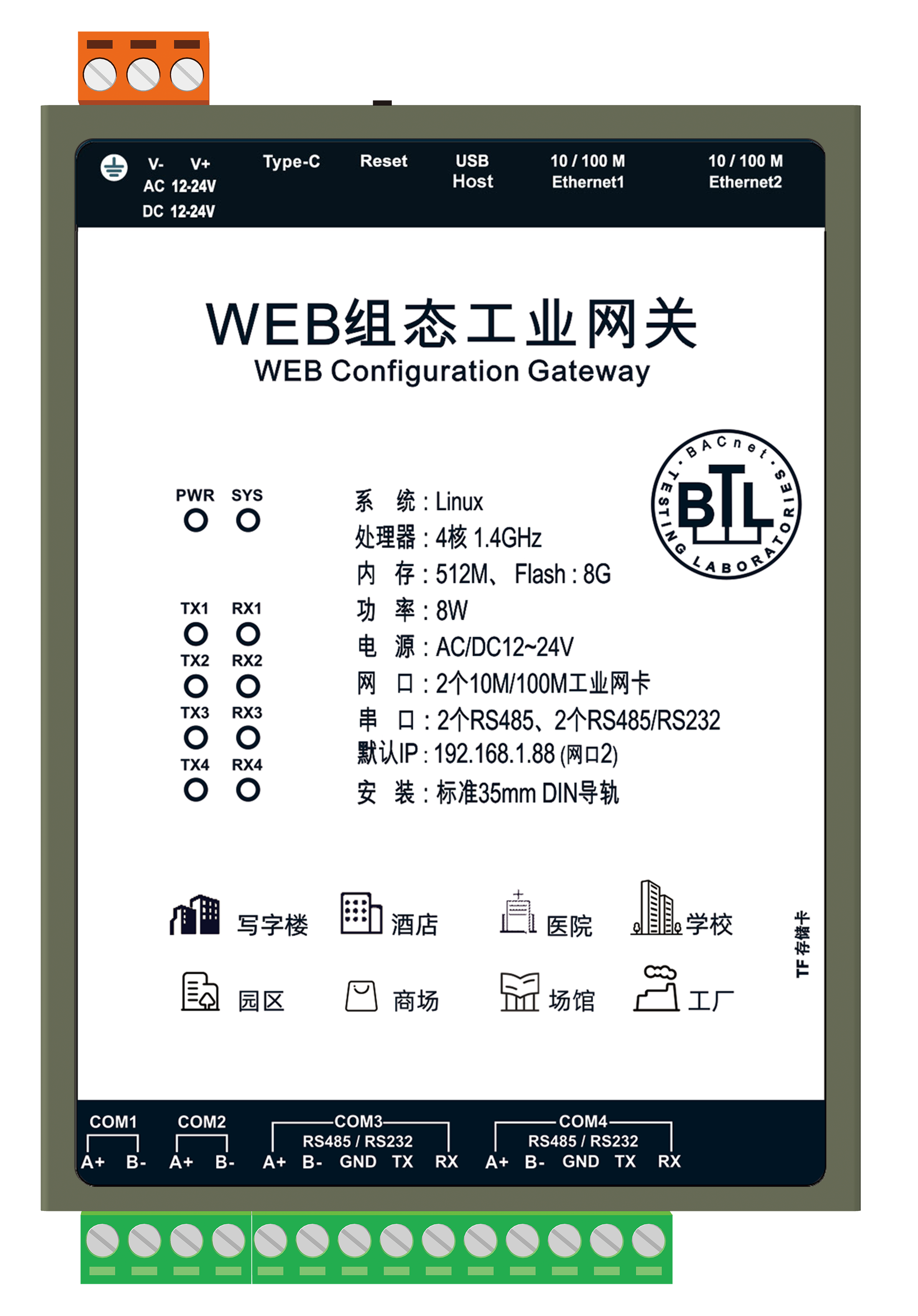

现场多联机空调机组提供的标准的Modbus RTU，此项目网关不需要接入非标的协议，所以我选择性价比较高的HMI2004-Lite
三、 方案设计

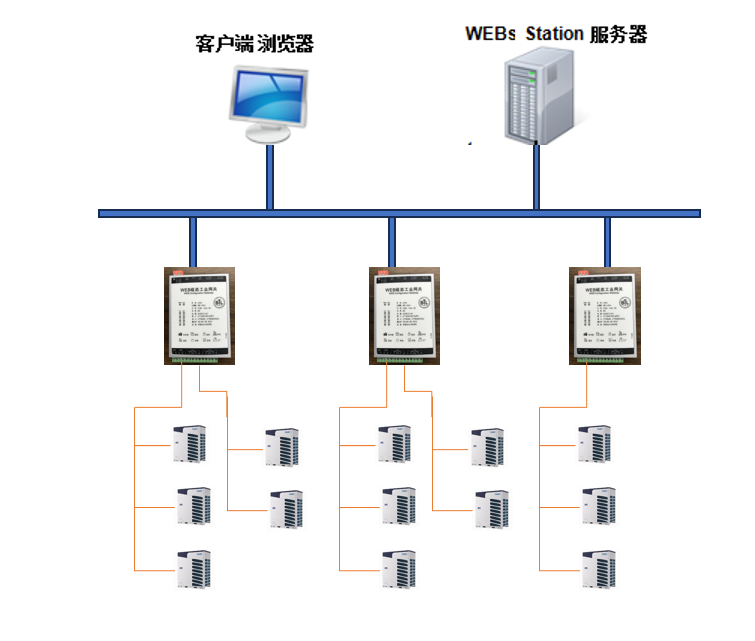

天津会宾园使用3个迅饶HMI2004-Lite（办公楼2个、后勤楼1个）集成多联机采集多联机室内参数，将数据转成BACnet/IP集成给Niagara软件上位系统。
四、 工程实施
4.1 硬件接线

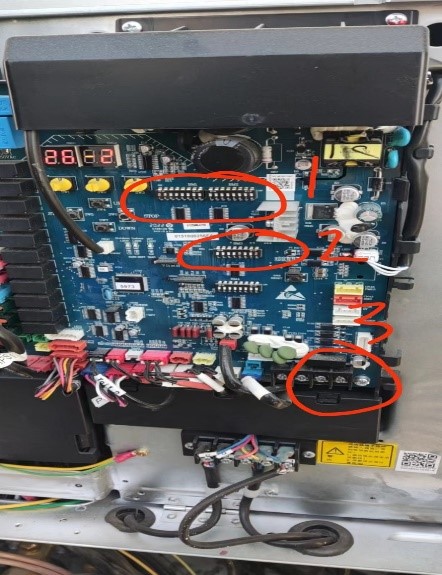

海尔室外机接线如下图
图中1 确定室外机是主机还是从机（通讯接口只在主机有用）

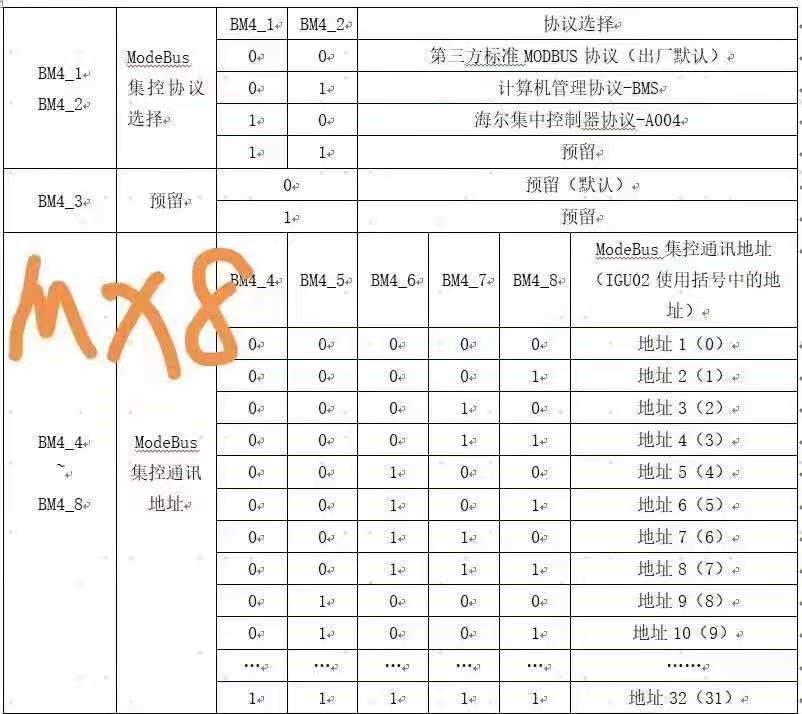

图中2 室外机地址拨码对应下表图
图中3 室外机485接口（注意A B端子与网关A B端子是相反的）
4.2 编写网关工程文件

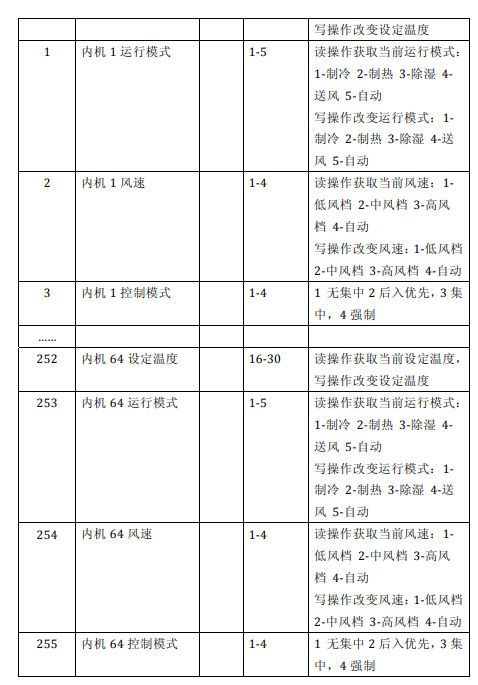

依据海尔售后提供的“商用多联机系统对外第三方modbus接口点表”
（此表见附件）编写工程文件。
4.2.1 数据点位件

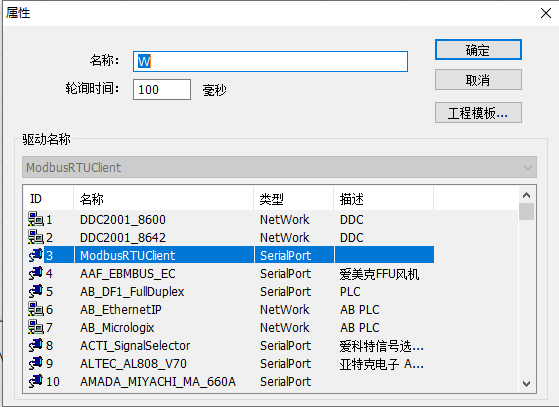

第一步 新建驱动，选择Modbus RTU Client
第二步、创建数据通道

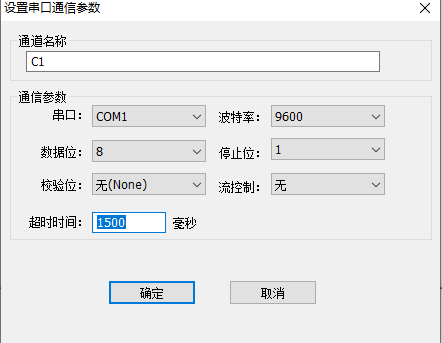

依据海尔的通讯参数9600bps，8 ，1，N更改通道通讯参数
第三步、创建设备并添加点位

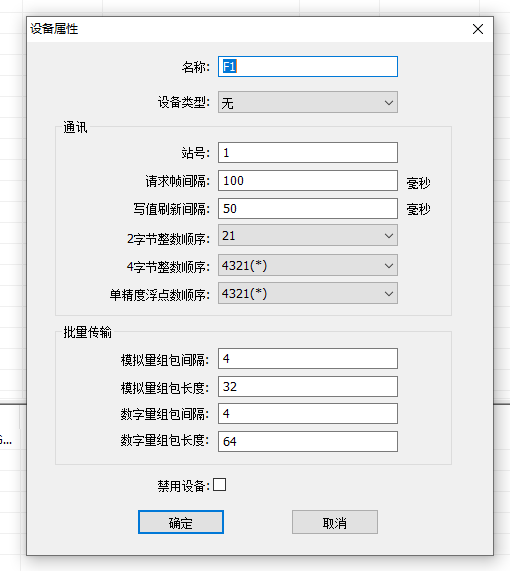

创建设备
注：当设备点位数据与现场显示不一致时需要调整字节数顺。
创建点位
依据数据表创建设备数据点

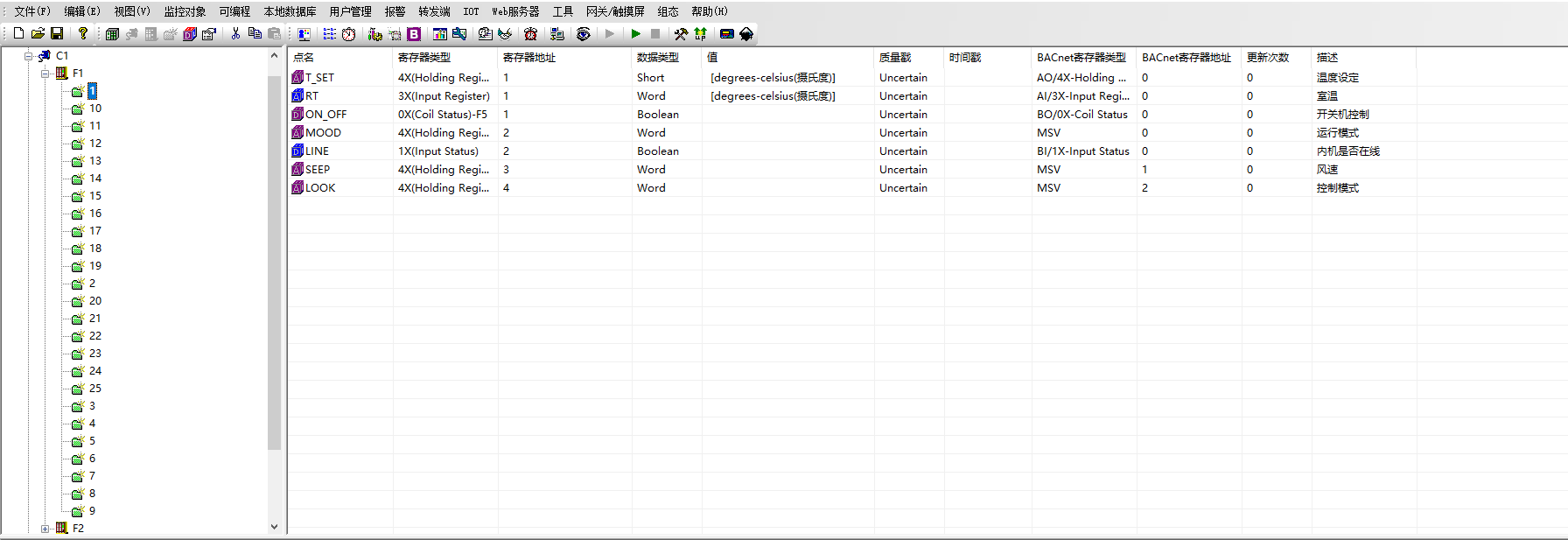

每台室内机取点位如下图
此处用到网关自带的组功能（此功能对于本项目非常好用）创建一台室内机点位后复制粘贴就可以。
第四步 设置转发功能

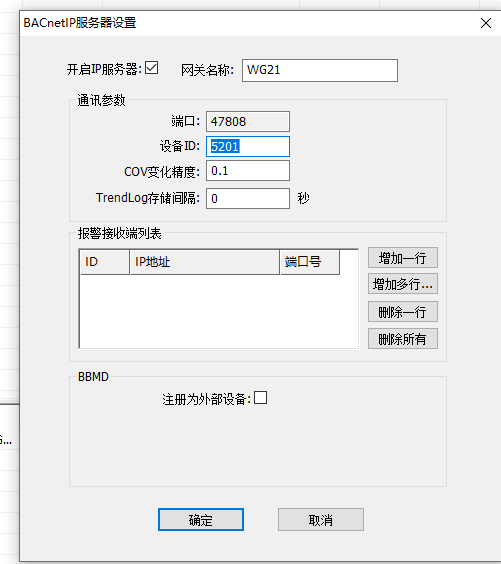

开启网关BACnet/IP服务器，修改网关名称与设备ID号
此部完成后可以现场通讯调试，根据现场情况调整设备数量，通道条数、室内机台数等。
4.3 网关组态界面
由于园区网络原因，网关调试完成后一直不能接入BA系统，为了不影响业主使用，我们在网关中有添加了一些组态界面如下图

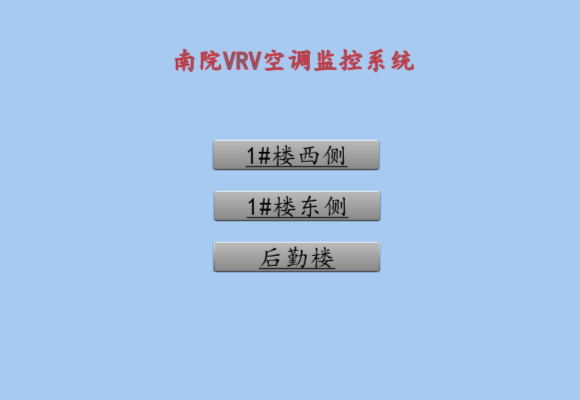

首页
注：此界面应用组态网关超链接功能
楼层页

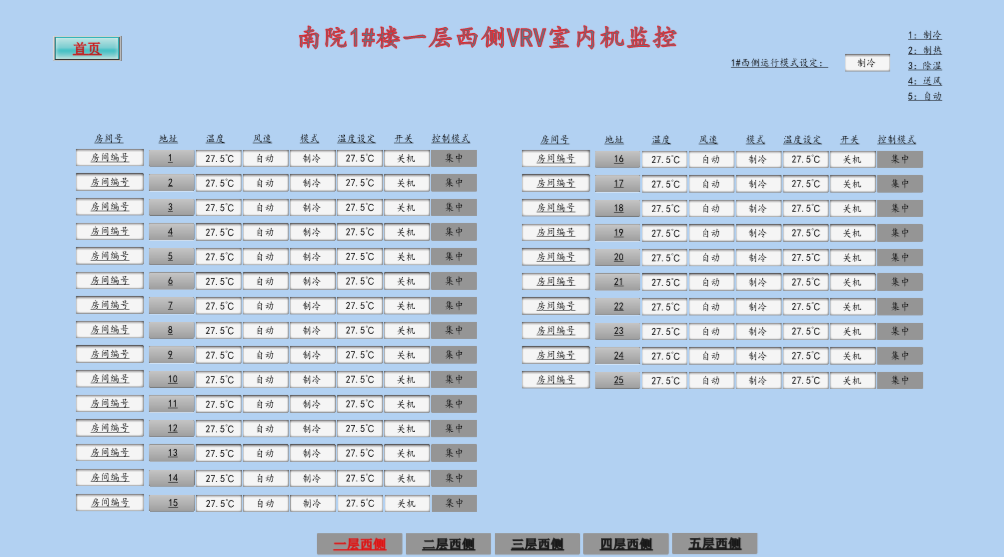

室内机界面
注：此界面应用组态网关通配符功能
